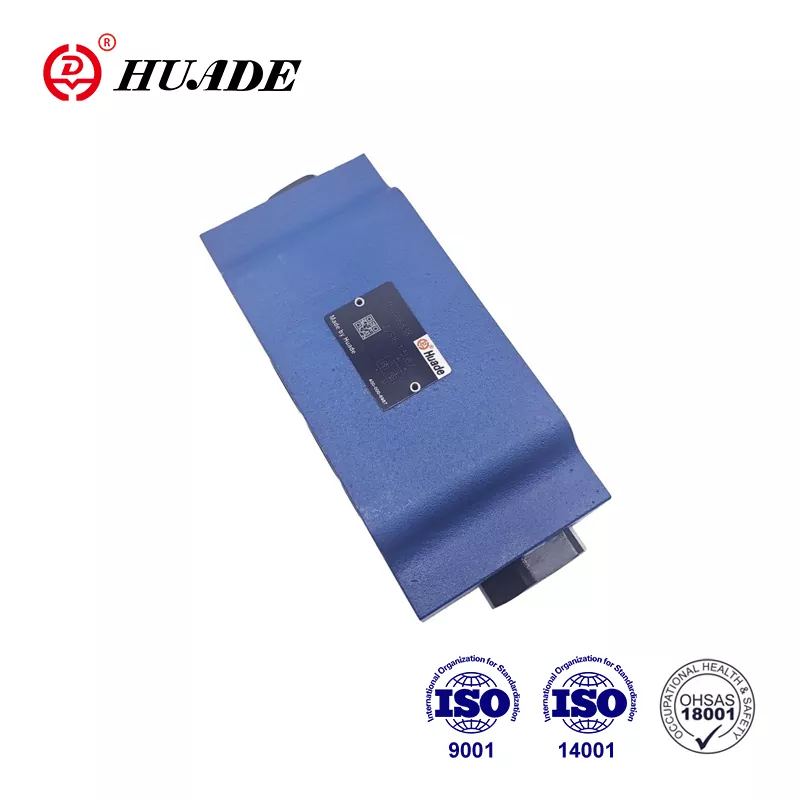

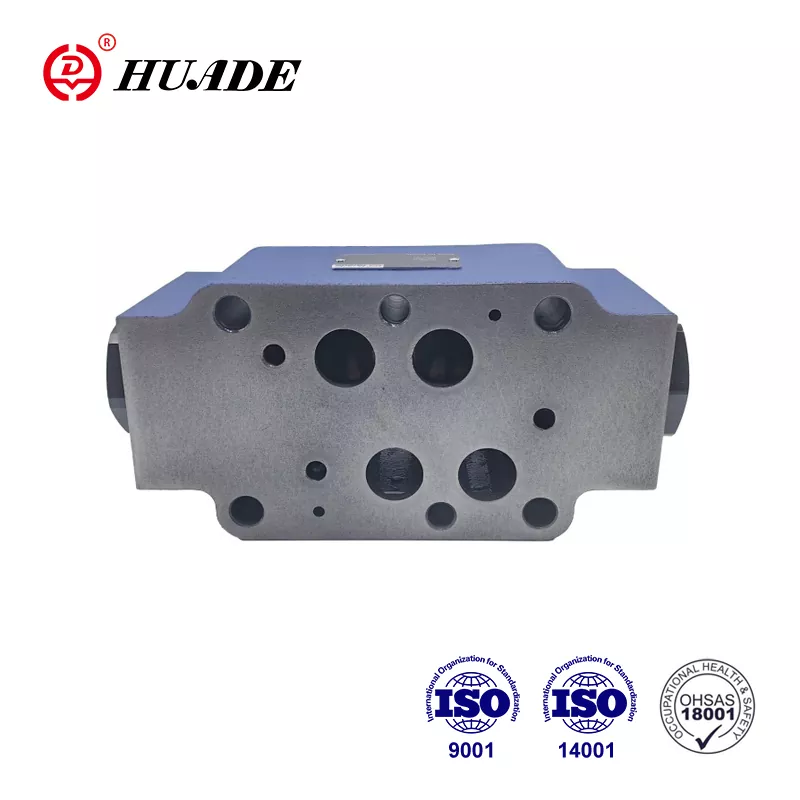

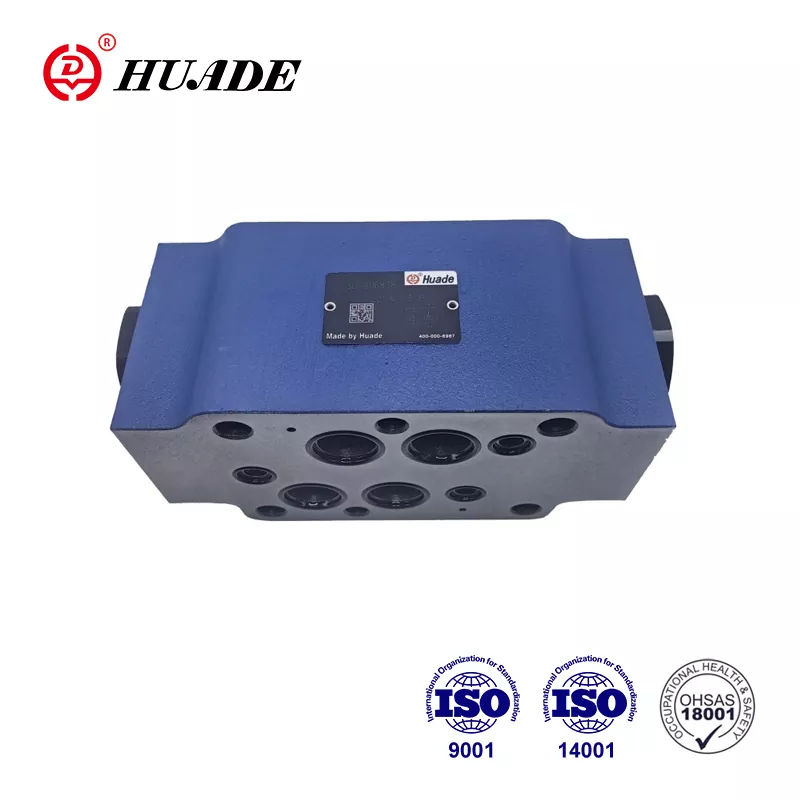

वाल्व सैंडविच प्लेट Z2S 22 की जाँच करें

हाइड्रोलिक ट्रांसमिशन और नियंत्रण प्रौद्योगिकी के चीन के अग्रणी निर्माता के रूप में, हुआडे के पास रेक्सरोथ के साथ दो दीर्घकालिक सहयोग अनुभव हैं। Huade® चेक वाल्व Z2S 22 अच्छी गुणवत्ता और कम कीमत वाले जाने-माने उत्पादों के साथ प्रतिस्पर्धी हैं। फैक्ट्री ने ISO9001, ISO14001 और OH SAS18001 पारित कर दिया है। Huade® चेक वाल्व प्रौद्योगिकी में अधिक उन्नत हैं और इस लाइन के समान उत्पादों की तुलना में अधिक टिकाऊ हैं। यह चीन में एक प्रसिद्ध राष्ट्रीय ब्रांड है। बेहतर प्रदर्शन के कारण हुआडे के हाइड्रोलिक वाल्व सैन्य उद्योग और अन्य क्षेत्रों में व्यापक रूप से उपयोग किए जाते हैं।

चेक वाल्व सैंडविच प्लेट Z2S 22 का उत्पाद पैरामीटर

चेक वाल्व सैंडविच प्लेट Z2S 22 की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ ऊर्ध्वाधर स्टैकिंग असेंबलियों में उपयोग के लिए

▶ एक या दो सर्विस पोर्ट को रिसाव मुक्त बंद करने के लिए

▶ डिन 24 340 फॉर्म ए, आईएसओ4401 और सीईटीओपी पर पोर्टिंग पैटर्न - आरपी 121एच

आवेदन पत्र:

चेक वाल्व Z2S 22 का उपयोग ऊर्ध्वाधर स्टैकिंग स्थापना के लिए किया जाता है। यह आवश्यकतानुसार एक या दो कार्यशील तेल बंदरगाहों को बिना रिसाव के सील कर सकता है।

चेक वाल्व सैंडविच प्लेट Z2S 22 के कार्य, अनुभाग, प्रतीक

हाइड्रोलिक पायलट संचालित चेक वाल्व Z2S 22 सैंडविच प्लेट डिजाइन के साथ नई श्रृंखला हैं। इनका उपयोग एक या दो सर्विस पोर्ट को रिसाव-मुक्त बंद करने के लिए किया जाता है, यहां तक ​​कि लंबी अवधि के लिए भी। मुक्त प्रवाह A1 से A2 या B1 से B2 तक होता है। A1 B1 में विपरीत दिशा में प्रवाह अवरुद्ध है। जब द्रव A1 से A2 की ओर प्रवाहित होता है, तो स्पूल पर दबाव डाला जाता है और इसे दाईं ओर धकेला जाता है, जिससे बॉल पॉपपेट वाल्व खुल जाता है, जो फिर पॉपपेट को खोल देता है। वाल्व का सही समापन सुनिश्चित करने के लिए, दिशात्मक वाल्व के ए2 बी2 सर्विस पोर्ट को तटस्थ स्थिति में टैंक से जोड़ा जाना चाहिए।

Z2S का प्रतीक

Z2S का विशिष्ट सर्किट उदाहरण
