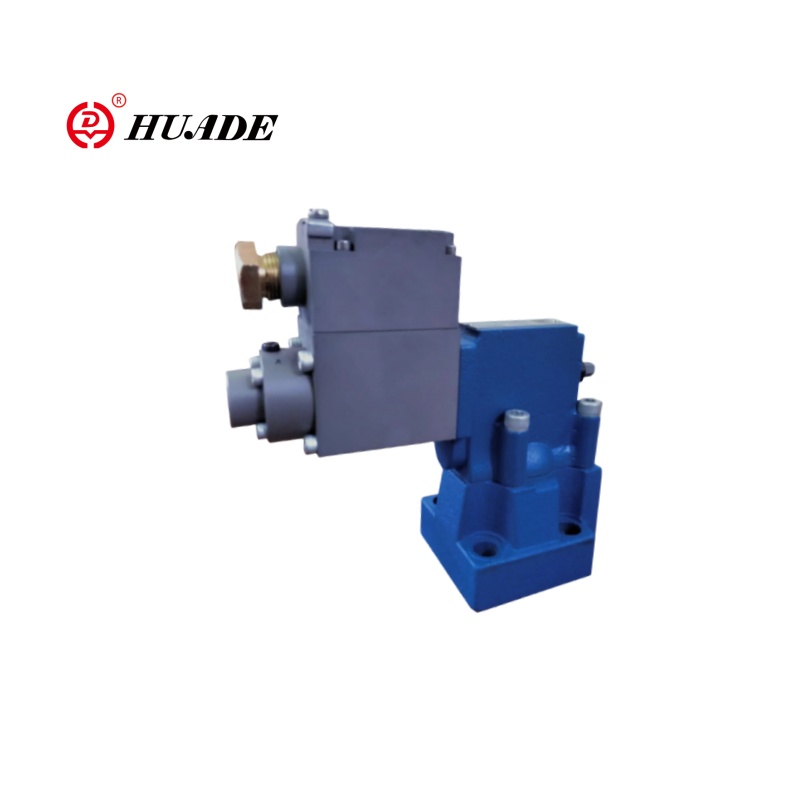

विस्फोट-प्रूफ रिलीफ वाल्व डीबीई श्रृंखला एक विद्युत नियंत्रित दबाव है जो ज्वलनशील और विस्फोटक वातावरण के लिए डिज़ाइन किया गया है, जो सटीक आनुपातिक दबाव विनियमन और सुरक्षित विस्फोट-प्रूफ विशेषताओं के साथ है। आनुपातिक राहत वाल्व DBE में एक अंतर्निहित यांत्रिक आपातकालीन राहत फ़ंक्शन है, जब बिजली बंद होने पर स्वचालित रूप से सुरक्षित दबाव पर स्विच करें। और वाल्व कोर पर पहनने-प्रतिरोधी कोटिंग सेवा जीवन का विस्तार कर सकती है।
| तरल पदार्थ | एनबीआर और एफकेएम सील के लिए उपयुक्त खनिज तेल |
| एफकेएम सील के लिए फॉस्फेट एस्टर | |
| द्रव तापमान सीमा ℃ | -30 से +80 (एनबीआर सील) |
| -20 से +80 (एफकेएम सील) | |
| चिपचिपापन रेंज मिमी2/एस | 2.8 से 380 |
| रैखिकता | ± 3.5% |
| repeatability | ＜ ＜ 2% |
| बिजली | |
| शक्ति का स्रोत | डीसी |
| Min.solenoid वर्तमान एमए | 100 |
| Max.solenoid वर्तमान एमए | 800 |
| क्वायल प्रतिरोध | 19.5 ℃ पर 20 ℃, max.warm मान: 28.8। |
| कामकाजी स्थिति | निरंतर |
| अधिकतम पर्यावरणीय तापमान | +50 ℃ |
| DIN 40 050 को इन्सुलेशन | IP65 |
विशेषताएँ:
-सब-प्लेट माउंटिंग:
- पोर्टिंग पैटर्न टू डीन 24 340 फॉर्म ई और आईएसओ 6264
- कई गुना में स्थापना के लिए
- 4 दबाव रेटिंग
- मैक्स। दबाव सीमा, वैकल्पिक
- एम्पलीफायर प्रकार VT-2000 (अलग से ऑर्डर किया जाना चाहिए)
आवेदन पत्र:
विस्फोट-प्रूफ दबाव राहत वाल्व DBE का उपयोग ड्रिलिंग प्लेटफ़ॉर्म ब्लोआउट निवारक (BOP), डाउन होल टूल्स, प्राकृतिक गैस संपीड़न स्टेशनों, खनन हाइड्रोलिक सपोर्ट, शील्ड मशीनों, गैस निष्कर्षण उपकरण, गहरे-समुद्र ड्रिलिंग उपकरण, और विस्फोट-प्रूफ डेक मशीनरी के लिए किया जा सकता है।
उदाहरण:
विस्फोट-प्रूफ पीएलसी → विस्फोट-प्रूफ आनुपातिक एम्पलीफायर → डीबीई वाल्व → हाइड्रोलिक एक्ट्यूएटर
↑
विस्फोट-प्रूफ प्रेशर सेंसर
विस्फोट-प्रूफ दबाव राहत वाल्व DBE पायलट संचालित दबाव राहत वाल्व है। इसका उपयोग विद्युत सिग्नल द्वारा हाइड्रोलिक सिस्टम में दबाव को लगातार सेट करने के लिए किया जाता है।

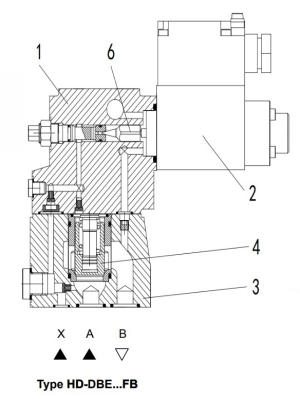

मूल रूप से इन वाल्वों में एक पायलट वाल्व (1) होता है जिसमें आनुपातिक सोलनॉइड (2) और मुख्य वाल्व (3) मुख्य स्पूल इंसर्ट (4) के साथ होता है।
HD-DBE टाइप करें ... FB
दबाव सीमा विद्युत वर्तमान मूल्य के संबंध में है और आनुपातिक सोलनॉइड (2) द्वारा निर्धारित है। सिस्टम दबाव मुख्य स्पूल (4) पर लागू होता है। एक ही समय में पायलट वाल्व (1) पर ओरिफाइस (5) के माध्यम से मुख्य स्पूल (4) और पायलट पॉपपेट (6) के वसंत लोड साइड पर दबाव लागू किया जाता है। यदि हाइड्रोलिक बल सोलनॉइड बल से अधिक है, तो पायलट पॉपपेट (6) खुलता है। पायलट द्रव टैंक में वापस प्रवाहित हो सकता है और ऑर्किस के कारण होने वाले दबाव ड्रॉप मुख्य स्पूल (4) को प्रभावित करते हैं। फिर मुख्य स्पूल (4) पंप से टैंक तक चैनल खोलता है।
का प्रतीक विस्फोट-प्रूफ दबाव राहत वाल्व DBE
