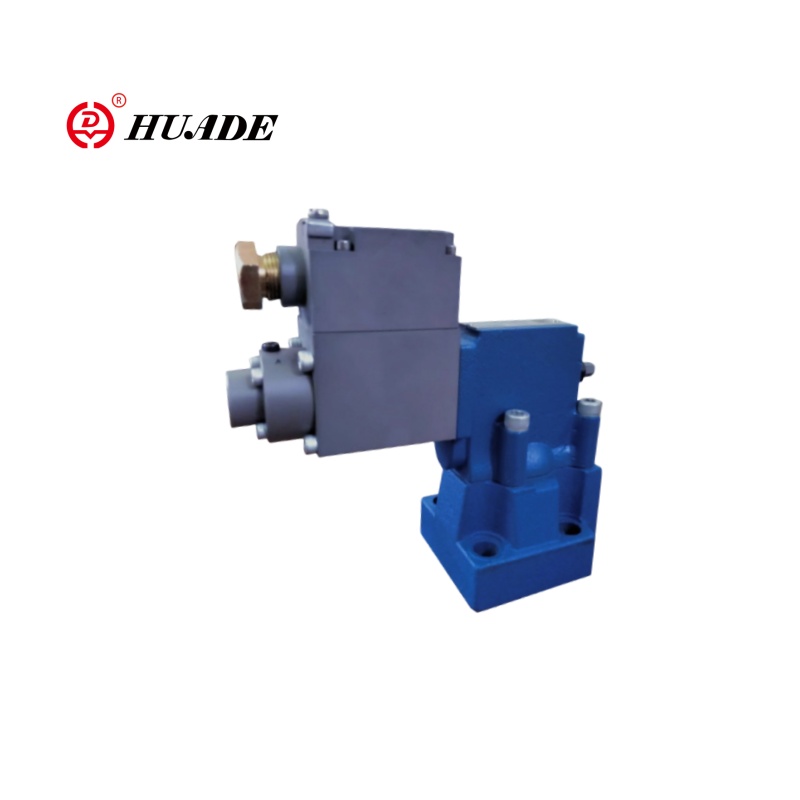

विस्फोट-प्रूफ प्रेशर रिलीफ वाल्व डीबीई की तुलना में, वाल्व डीबीईएम श्रृंखला उच्च गतिशील प्रतिक्रिया और बुद्धिमान आवश्यकताओं के साथ परिदृश्यों के लिए अधिक उपयुक्त है। वर्किंग प्रेशर रेंज 50 ~ 315 बार, 600 एल/मिनट (डीबीईएम 32 मॉडल) तक प्रवाह दर। काम करने वाला वोल्टेज DC 24V है। विस्फोट-प्रूफ दबाव राहत वाल्व DBEM एक एकीकृत डिज़ाइन को अपनाता है, एक वैकल्पिक एकीकृत डिजिटल एम्पलीफायर (OBE मॉड्यूल), सरलीकृत वायरिंग और एक प्लग-इन वाल्व कोर संरचना के साथ, इसलिए रखरखाव के लिए पाइपलाइन को अलग करने की आवश्यकता नहीं है।
| तरल पदार्थ | एनबीआर और एफकेएम सील के लिए उपयुक्त खनिज तेल |
| एफकेएम सील के लिए फॉस्फेट एस्टर | |
| द्रव तापमान सीमा ℃ | -30 से +80 (एनबीआर सील) |
| -20 से +80 (एफकेएम सील) | |
| चिपचिपापन रेंज मिमी2/एस | 2.8 से 380 |
| रैखिकता | ± 3.5% |
| repeatability | ＜ ＜ 2% |
| बिजली | |
| शक्ति का स्रोत | डीसी |
| Min.solenoid वर्तमान एमए | 100 |
| Max.solenoid वर्तमान एमए | 800 |
| क्वायल प्रतिरोध | 19.5 ℃ पर 20 ℃, max.warm मान: 28.8। |
| कामकाजी स्थिति | निरंतर |
| अधिकतम पर्यावरणीय तापमान | +50 ℃ |
| DIN 40 050 को इन्सुलेशन | IP65 |
विशेषताएँ:
-सब-प्लेट माउंटिंग:
- पोर्टिंग पैटर्न टू डीन 24 340 फॉर्म ई और आईएसओ 6264
- कई गुना में स्थापना के लिए
- 4 दबाव रेटिंग
- मैक्स। दबाव सीमा, वैकल्पिक
- एम्पलीफायर प्रकार VT-2000 (अलग से ऑर्डर किया जाना चाहिए)
आवेदन पत्र:
विस्फोट-प्रूफ दबाव राहत वाल्व डीबीईएम का उपयोग व्यापक रूप से तेल और गैस उद्योग, रासायनिक और दवा विस्फोट प्रूफ सिस्टम, कोयला खदानों और भूमिगत उपकरण, जहाज और समुद्री इंजीनियरिंग में किया जाता है।
उदाहरण:
विस्फोट-प्रूफ पीएलसी → डीबीईएम वाल्व (एकीकृत ओबीई एम्पलीफायर) → विस्फोट-प्रूफ दबाव सेंसर
↓
प्रोफिबस-डीपी बस
विस्फोट-प्रूफ दबाव राहत वाल्व डीबीईएम पायलट संचालित दबाव राहत वाल्व है। इसका उपयोग विद्युत सिग्नल द्वारा हाइड्रोलिक सिस्टम में दबाव को लगातार सेट करने के लिए किया जाता है।

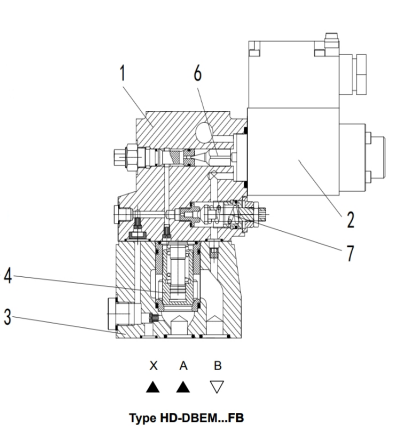

मूल रूप से इन वाल्वों में एक पायलट वाल्व (1) होता है जिसमें आनुपातिक सोलनॉइड (2) और मुख्य वाल्व (3) मुख्य स्पूल इंसर्ट (4) के साथ होता है।
HD-DBE टाइप करें ... FB
दबाव सीमा विद्युत वर्तमान मूल्य के संबंध में है और आनुपातिक सोलनॉइड (2) द्वारा निर्धारित है। सिस्टम दबाव मुख्य स्पूल (4) पर लागू होता है। एक ही समय में पायलट वाल्व (1) पर ओरिफाइस (5) के माध्यम से मुख्य स्पूल (4) और पायलट पॉपपेट (6) के वसंत लोड साइड पर दबाव लागू किया जाता है। यदि हाइड्रोलिक बल सोलनॉइड बल से अधिक है, तो पायलट पॉपपेट (6) खुलता है। पायलट द्रव टैंक में वापस प्रवाहित हो सकता है और ऑर्किस के कारण होने वाले दबाव ड्रॉप मुख्य स्पूल (4) को प्रभावित करते हैं। फिर मुख्य स्पूल (4) पंप से टैंक तक चैनल खोलता है।
HD-DBEM टाइप करें ... FB
वैकल्पिक रूप से वाल्व को अधिकतम दबाव सुरक्षा (निरर्थक दबाव सुरक्षा) के लिए एक अतिरिक्त वसंत लोड पायलट नियंत्रण वाल्व (7) के साथ आपूर्ति की जा सकती है।

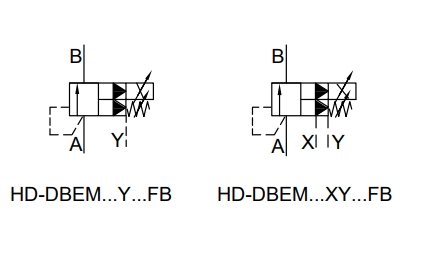

का प्रतीक विस्फोट-प्रूफ दबाव राहत वाल्व डीबीईएम
