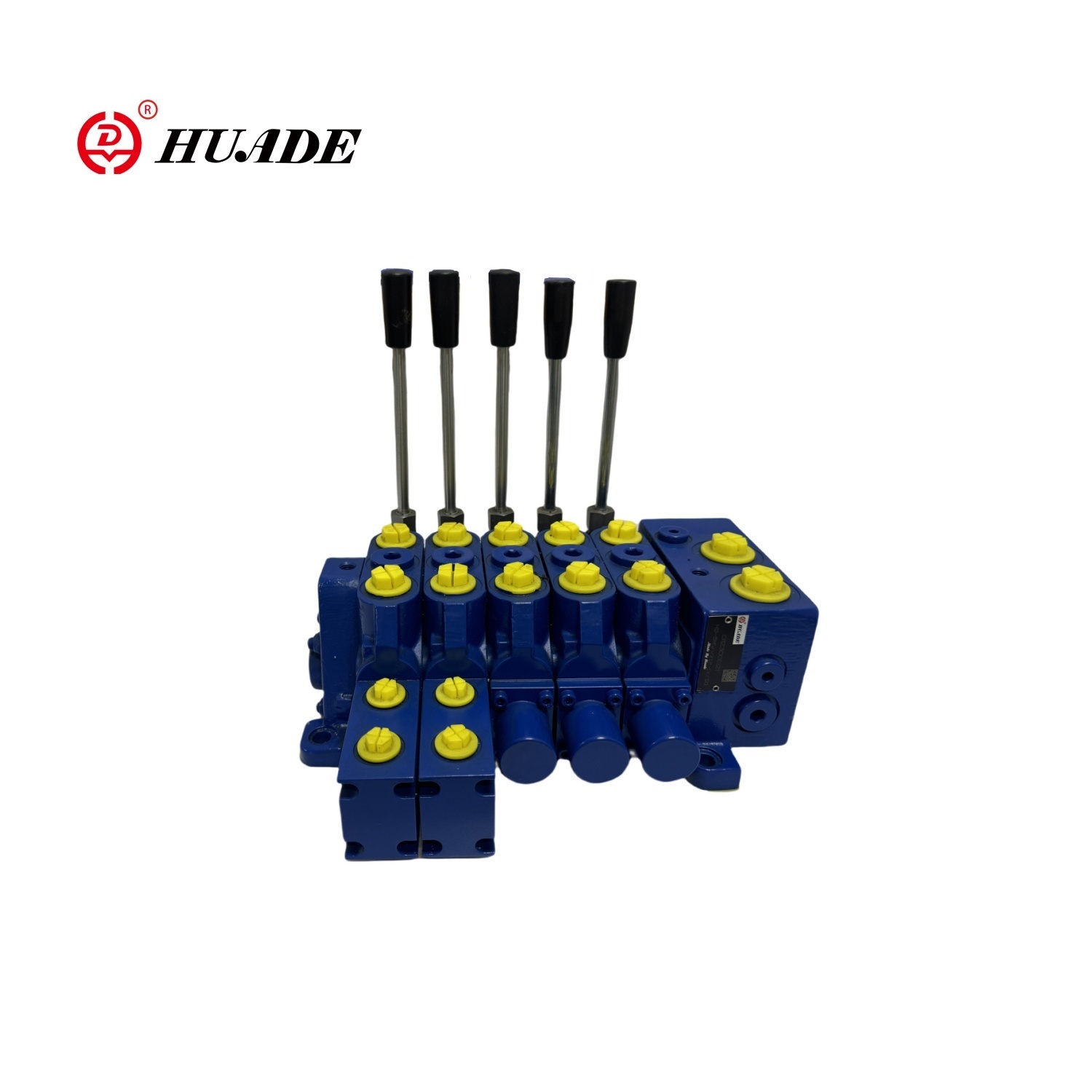

MWVX12-1X मल्टी-वे वाल्व मुख्य रूप से निर्माण मशीनरी, पाइल ड्राइविंग मशीनरी और अन्य जैसे क्षेत्रों में लागू होता है। इसमें एक दबाव मुआवजा फ़ंक्शन (बाद के बाद के मुआवजे) है। प्रवाह वितरण एक लोड-स्वतंत्र वितरण मोड को अपनाता है, जिसे LUDV (लोड-सेंसिंग और दिशात्मक वाल्व और चर विस्थापन पंप के साथ अनलोडिंग) प्रणाली के रूप में जाना जाता है। दोनों प्रवाह अंडरस्ट्रेशन और संतृप्ति की स्थिति के तहत, सभी निष्पादन क्रियाएं सामान्य रूप से संचालित हो सकती हैं। उत्पाद एक मॉड्यूलर डिज़ाइन को अपनाता है, जिससे उपयोगकर्ता की जरूरतों के अनुसार लचीला संयोजन होता है।
| आम तौर पर | ||||||
| वज़न | एक-टुकड़ा बहु-वे वाल्व (किग्रा) | 5.5 | ||||
| अंतिम सतह | 1.5 | |||||
| तेल आयात | 7 | |||||
| स्थापना स्थान | कोई भी स्थान | |||||
| तेल बंदरगाह प्रकार | थ्रेडेड कनेक्शन | |||||
| हाइड्रोलिक पैरामीटर | ||||||
| मूल्यांकित प्रवाह | तेल इनलेट पी (एल/मिनट) | 120 | ||||
| वर्किंग ऑयल पोर्ट ए, बी (एल/मिनट) | 70 | |||||
| रेटेड दबाव | एलएस (बार) | 250 | ||||
| तेल बंदरगाह का अधिकतम कार्य दबाव | पी (बार) | 250 | ||||
| ए, बी (बार) | 300 | |||||
| टी (बार) | 20 | |||||
| ए, बी (बार) | 35 | |||||
| तेल बंदरगाह पर अधिकतम पायलट दबाव | 6 से 25 बार तक एक नियंत्रण वक्र का उपयोग करें और तेल इनलेट दबाव (न्यूनतम 3 बार) सुनिश्चित करें | |||||
| श्रेणी | ||||||
| हाइड्रोलिक तेल | DIN51524 खनिज तेल या VDMA24569 हीस | |||||
| हाइड्रोलिक तेल तापमान सीमा (℃) | -20 से 80 | |||||
| चिपचिपापन रेंज वी मिमी 2/एस | 10 से 380 | |||||
| हाइड्रोलिक तेल का अनुमेय संदूषण स्तर | 20/18/16 स्तर | |||||
| IS04406 (c) के अनुसार स्वच्छता स्तर | यह एक न्यूनतम निस्पंदन सटीकता के साथ एक फिल्टर का उपयोग करने की सिफारिश की जाती है | |||||
| अनुप्रयोेग मार्गदर्शक | परिपथ तेल बंदरगाह | |||||
| पी, टी (ए) | पी, टी (एस) | एम, एलएस | ए, बी, पी 3 | ए, बी | ||
| पाइप फिटिंग कसने वाला टोक़ (एनएम) | 50 | 70 | 20 | 50 | 20 | |
| तंत्र दबाव स्थापना | एलएस दबाव राहत वाल्व द्वारा सेटिंग | |||||
| नोट: वॉल्व ब्लॉक को सीधे दबाव वाले तरल के साथ स्प्रे न करें | ||||||
विशेषताएँ:
| दबाव | 300bar |
| प्रवाह | 120L/मिनट |
| नाममात्र दबाव | 250bar (पंप पक्ष) |
| 300bar (एक्ट्यूएटर पक्ष) |
1. लोड प्रेशर-इंडिपेंडेंट फ्लो डिस्ट्रीब्यूशन (LUDV)
चर पंप के लिए/निश्चित-विस्थापन पंप के लिए
अंतर्निहित लोड होल्डिंग वाल्व
अपलोडिंग फ़ंक्शन
2. गूड प्रतिक्रिया विशेषताओं
3. पीक वैल्यू
4.flushing और कूलिंग
5. गुहा का जोखिम
6.चिप संरचना: तेल इनलेट; चिप कनेक्शन के माध्यम से विस्तार किया जा सकता है (एक तरफ अधिकतम 8 कनेक्शन, मध्यवर्ती कनेक्शन के साथ 16 कनेक्शन तक)
7. कॉन्ट्रोल फॉर्म: हाइड्रोलिक नियंत्रण; मैनुअल प्रवाह नियंत्रण; हाइड्रोलिक और मैनुअल यौगिक नियंत्रण
8. लोड दबाव मुआवजा; उच्च पुनरावृत्ति; कम हिस्टैरिसीस
9.Valve कोर स्ट्रोक सीमक का उपयोग प्रवाह को समायोजित करने के लिए किया जा सकता है
10. लोड रिलीफ वाल्व: बड़े आकार के पायलट-संचालित कॉम्पैक्ट कारतूस वाल्व ऑइल रिप्लेनमेंट फंक्शन के साथ
11.ls दबाव सीमित कार्य: पूरे मल्टी-वे वाल्व के लिए उपयोग किया जाता है
आवेदन पत्र:
MWVX12-1X मल्टी-वे वाल्व मुख्य रूप से निर्माण मशीनरी, पाइल ड्राइविंग मशीनरी और अन्य जैसे क्षेत्रों में लागू होता है।
