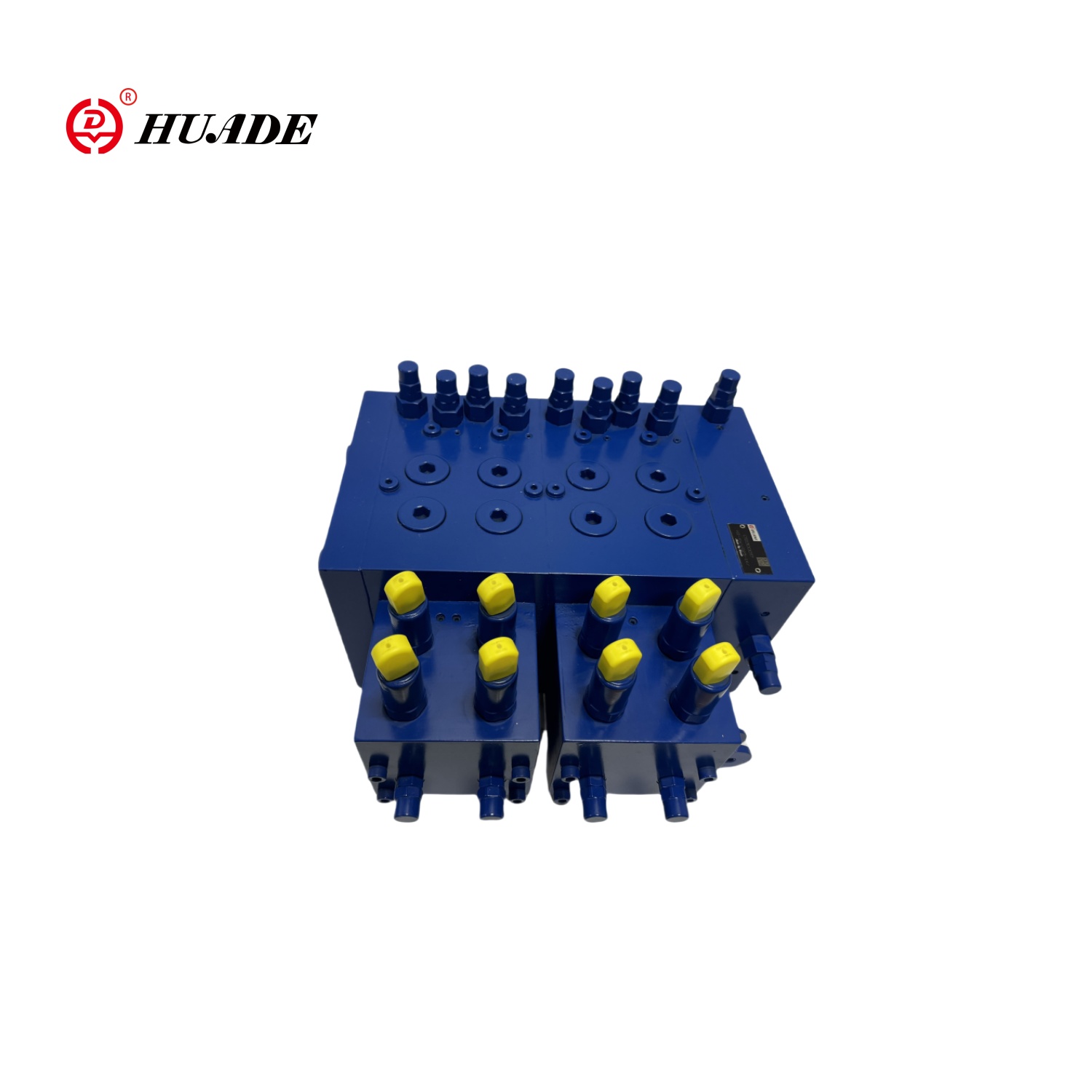

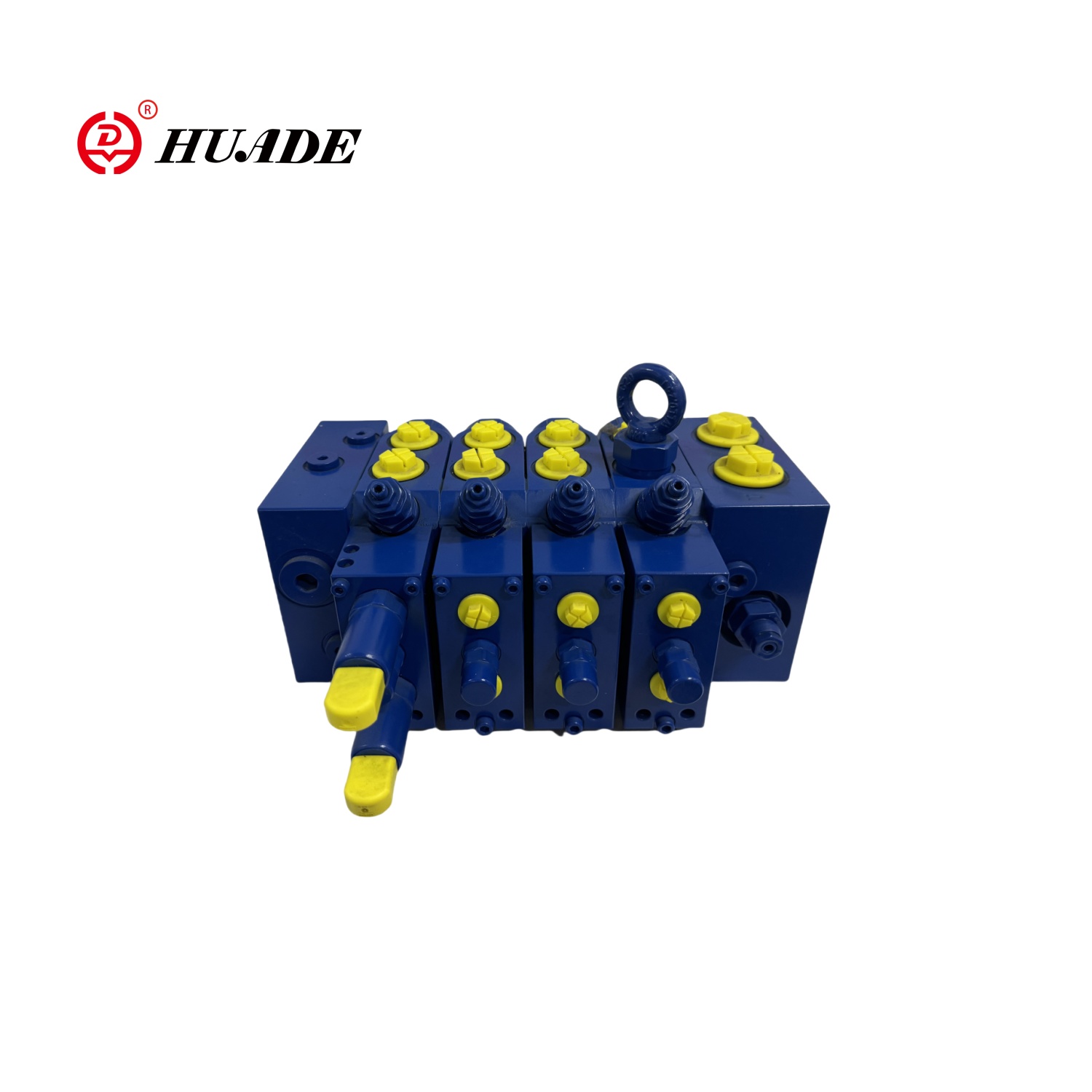

एक लोड-संवेदनशील मल्टी-वे वाल्व एक वाल्व है जो नियंत्रण फ़ंक्शन को महसूस करने के लिए वाल्व को दबाव, प्रवाह और शक्ति के परिवर्तन संकेतों को वापस खिलाता है। यह सिस्टम की स्थिरता और दक्षता बनाए रखने के लिए लोड परिवर्तन के अनुसार स्वचालित रूप से प्रवाह को समायोजित कर सकता है। लोड-संवेदनशील मल्टी-वे वाल्व आमतौर पर वास्तविक समय में सिस्टम में हाइड्रोलिक दबाव परिवर्तनों की निगरानी के लिए एक दबाव सेंसर से लैस होता है।
| आम तौर पर | ||
| स्थापना स्थान | कोई जरूरत नहीं है | |
| तेल बंदरगाह | पाइप थ्रेड IS0228/1 | |
| वज़न | तेल इनलेट (साइड)） kg） | 7 |
| दिशात्मक वाल्व, हाइड्रोलिक） kg） | 7.1 | |
| दिशात्मक वाल्व, इलेक्ट्रो-हाइड्रोलिक） किलो）） | 7.5 | |
| अंत （kg） | 5.8 | |
| हाइड्रोलिक तेल और परिवेश तापमान सीमा (℃) | -20 से 80 | |
| हाइड्रोलिक | ||
| प्रवाह | पोर्ट पी क्यू एल/मिनट | मध्यवर्ती तेल इनलेट के साथ 300 |
| एल/मिनट | साइड ऑयल इनलेट के साथ 200 | |
| पोर्ट ए 、 b q l/min | 150 दबाव कम्पेसाटर और लोड होल्डिंग फ़ंक्शन (एस प्रकार) के साथ | |
| एल/मिनट | 190 प्रेशर कम्पेसाटर के साथ, लोड होल्डिंग फ़ंक्शन (टी प्रकार) के बिना | |
| एल/मिनट | 200 दबाव कम्पेसाटर (प्रकार सी) | |
| नाममात्र दबाव पी बार | 350 | |
| अधिकतम कार्य दबाव प्रति बंदरगाह | पी पी बार | 350 |
| ए, बी पी बार | 420 | |
| एलएस पी बार | 330 | |
| टी पी बार | 30 | |
| और पी बार | टैंक में कोई दबाव नहीं लौटा | |
| अधिकतम पायलट दबाव प्रति बंदरगाह | एक्स पी बार | 35 |
| ए, बी पी बार | 35 | |
| पायलट दबाव सीमा | हाइड्रोलिक पी बार | 8.5 से 22.5 |
| इलेक्ट्रो-हाइड्रोलिक पी बार | 6.5 से 17.2 | |
| बहु-तरफ़ा वाल्व का आवश्यक नियंत्रण अंतर दबाव | एस-प्रकार और सी-प्रकार पी बार | 18 |
| टी-टाइप पी बार | 25 | |
| एलएस राहत वाल्व फ़ंक्शन (समायोजन रेंज) बार | 50 से 149? 150 से 330 | |
| हाइड्रोलिक तेल | DIN51524 खनिज तेल | |
| चिपचिपापन रेंज वी मिमी2/एस | 10 से 380 | |
| हाइड्रोलिक तेल का अनुमेय संदूषण स्तर | 20/18/15 स्तर | |
| IS04406 (c) के अनुसार स्वच्छता स्तर | यह एक न्यूनतम निस्पंदन सटीकता के साथ एक फिल्टर का उपयोग करने की सिफारिश की जाती है | |
| इलेक्ट्रॉनिक उपकरणों | ||
| विद्युत पायलट नियंत्रण वाल्व | TM1005110 स्विचिंग वाल्व | |
| TM82002 आनुपातिक वाल्व | ||
विशेषताएँ:
▶ लोड दबाव से स्वतंत्र प्रवाह नियंत्रण के लिए आनुपातिक दिशात्मक वाल्व
▶ चिप-प्रकार संरचना
▶ लोड दबाव मुआवजा समारोह के साथ
▶ उच्च पुनरावृत्ति और कम हिस्टैरिसीस
▶ स्ट्रोक सीमक द्वारा समायोजित किया जा सकता है
▶ तेल भरने के फ़ंक्शन के साथ ओवरफ्लो वाल्व
| दबाव | 300bar |
| प्रवाह | 120L/मिनट |
| नाममात्र दबाव | 250bar (पंप पक्ष) |
| 300bar (एक्ट्यूएटर पक्ष) | |
| अधिकतम प्रवाह | |
| (पंप साइड) | 200L/मिनट (साइड ऑयल इनलेट) |
| 200L/मिनट (मध्यवर्ती तेल इनलेट) | |
| (एक्ट्यूएटर साइड) | 200L/मिनट (लोड होल्डिंग फ़ंक्शन के साथ) |
| 190L/मिनट (दबाव कम्पेसाटर के साथ) | |
| 150L/मिनट (प्रेशर कम्पेसाटर और लोड होल्डिंग वाल्व के साथ) |
आवेदन पत्र:
लोड-सेंसिंग मल्टी-वे वाल्व का उपयोग कई क्षेत्रों में उनके उत्कृष्ट प्रदर्शन के कारण किया गया है, जैसे कि निर्माण मशीनरी, कृषि मशीनरी, औद्योगिक विनिर्माण, उठाने और परिवहन मशीनरी, खनन मशीनरी, जहाज और समुद्री इंजीनियरिंग।
