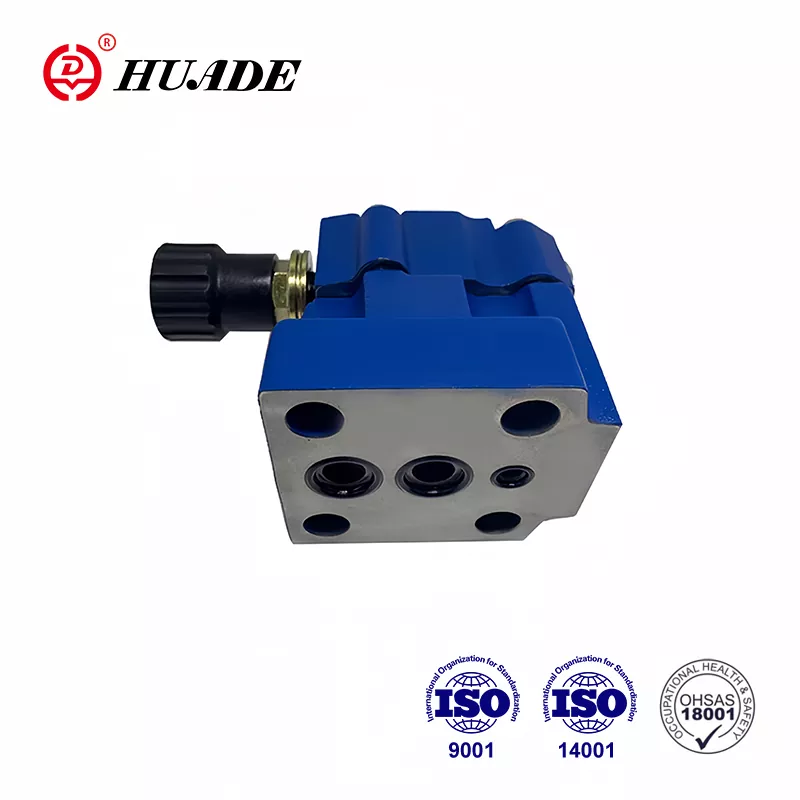

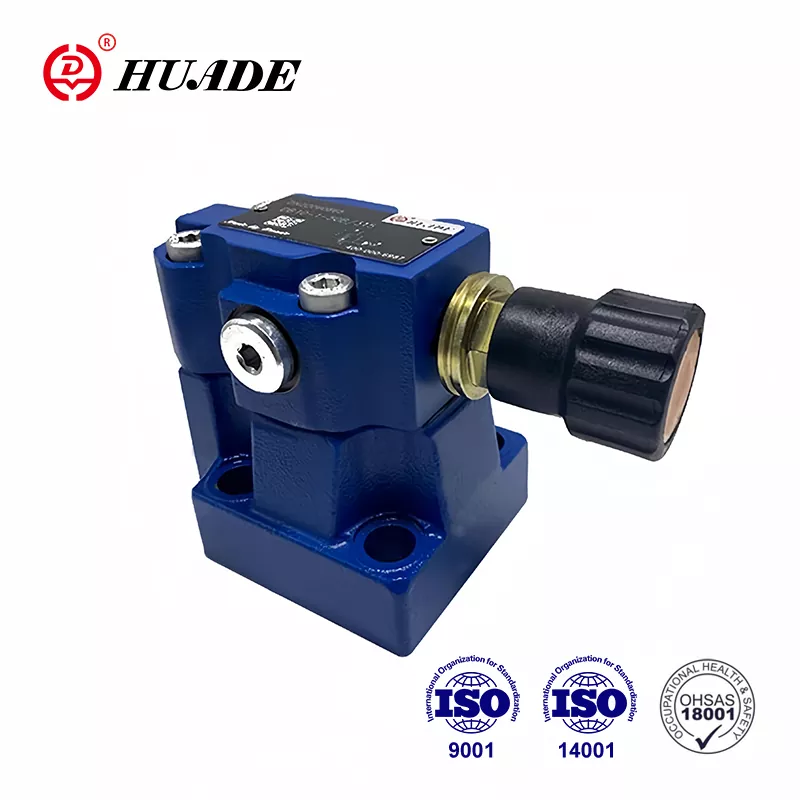

अन्य समान उत्पादों की तुलना में, Huade® दबाव राहत वाल्व प्रौद्योगिकी में अधिक उन्नत हैं और इस क्षेत्र में अधिक टिकाऊ हैं। टाइप डीबी 20 वाल्व रेक्सरोथ द्वारा पेश किए गए डीबी 20 की जगह ले सकते हैं। फैक्ट्री ग्राहकों को उच्च गुणवत्ता वाले और स्थिर हाइड्रोलिक दबाव वाल्व प्रदान करने के लिए प्रतिबद्ध है। इसने दुनिया भर से 750 से अधिक उन्नत उत्पादन उपकरण पेश किए हैं। फैक्ट्री ने ISO9001, ISO14001 और OH SAS18001 पारित कर दिया है। Huade® हाइड्रोलिक वाल्व विश्व-प्रसिद्ध ब्रांडों की तुलना में अपेक्षाकृत सस्ते हैं। अपनी उच्च गुणवत्ता और कम कीमत के कारण, हुआडे हाइड्रोलिक ने देश और विदेश में कई ग्राहकों को आकर्षित किया है और उपभोक्ताओं की व्यापक मान्यता हासिल की है।
|
सामान्य |
|||||||
|
इंस्टालेशन |
वैकल्पिक |
||||||
|
वज़न |
डीबी10 |
डीबी15 |
डीबी20 |
डीबी25 |
डीबी30 |
||
|
सबप्लेट |
डीबी (किग्रा) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
डीबीडब्ल्यू (किग्रा) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
डीबीसी (किग्रा) |
1.2 (DBW टाइप करें 1.2 किलोग्राम जोड़ें |
||||||
|
डीबीसी10 या 30 (किग्रा) |
1.5 (डीबीडब्ल्यूसी10 या 301.2 किलोग्राम जोड़ें) |
||||||
|
लड़ी पिरोया हुआ |
डीबी..जी. (किग्रा) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
डीबीडब्ल्यू..जी. (किग्रा) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
दिशात्मक वाल्वों के लिए तकनीकी डेटा |
देखें WE6.../... |
||||||
|
हाइड्रोलिक तकनीकी डेटा |
|||||||
|
बंदरगाहों पर अधिकतम परिचालन दबाव ए.बी. एक्स (एमपीए) |
35.0 तक |
||||||
|
अधिकतम पीठ दबाव |
डीबी (एमपीए) |
31.5 तक |
|||||
|
DBW.6A.(मानक सोलनॉइड) (एमपीए) |
एसी(डीसी)10.0 एसी(डीसी)16.0 |
||||||
|
DBW.6B.(उच्च-शक्ति सोलनॉइड) (एमपीए) |
एसी(डीसी) 16.0 |
||||||
|
व्यवस्थित दबाव |
न्यूनतम (एमपीए) |
प्रवाह पर निर्भर (विशेषता वक्र देखें) |
|||||
|
अधिकतम (एमपीए) |
अधिकतम5.0, 10.0, 20.0, 31.5, 35.0 |
||||||
|
अधिकतम प्रवाह |
डीबी10 |
डीबी15 |
डीबी20 |
डीबी25 |
डीबी30 |
||
|
सबप्लेट माउंटिंग (एल/मिनट) |
250 |
- |
500 |
- |
650 |
||
|
थ्रेडेड कनेक्शन (एल/मिनट) |
250 |
500 |
500 |
500 |
650 |
||
|
दबाव द्रव |
खनिज तेल (एनबीआर सील के लिए) या फॉस्फेट एस्टर (एफपीएम सील के लिए) |
||||||
|
दबाव द्रव तापमान रेंज(℃) |
-30 से +80 |
||||||
|
श्यानता सीमा (मिमी ²/सेकेंड) |
10 से 800 |
||||||
|
संदूषण की डिग्री |
एनएएस 1638 कक्षा 9। |
||||||
विशेषताएँ:
▶ सबप्लेट माउंटिंग
▶ डीआईएन 24 340, फॉर्म ई, आईएसओ 6264 और सीईटीओपी - आरपी 121एच पर पोर्टिंग पैटर्न
▶ पाइप कनेक्शन
▶ कनेक्शन डालें
▶ तीन समायोजन तत्व:
. रोटरी घुंडी
. हेक्स. सुरक्षात्मक टोपी के साथ सिर पेंच
. स्केल के साथ लॉक करने योग्य रोटरी नॉब
▶ अंतर्निहित दिशात्मक स्पूल वाल्व के माध्यम से सोलनॉइड संचालित अनलोडिंग
सामान्य
प्रकार डीबी दबाव वाल्व पायलट संचालित दबाव राहत वाल्व हैं।
इनका उपयोग नियंत्रण दबाव को सीमित करने के लिए किया जाता है।
दबाव राहत वाल्व (डीबी) में मुख्य रूप से मुख्य स्पूल असेंबली (3) के साथ मुख्य वाल्व (1) और दबाव समायोजन तत्व के साथ पायलट संचालित वाल्व (2) शामिल हैं।
दबाव राहत वाल्व प्रकार डीबी
पोर्ट ए में मौजूद दबाव मुख्य स्पूल (3) पर कार्य करता है। उसी समय नियंत्रण रेखाओं (6) और (7) के माध्यम से दबाव डाला जाता है, जो छिद्रों (4) और (5) से सुसज्जित होते हैं, मुख्य स्पूल के स्प्रिंग लोडेड पक्ष (3) और गेंद (8) पर ) पायलट नियंत्रण वाल्व (2) में। यदि पोर्ट ए में दबाव स्प्रिंग (9) पर स्थापित वाल्व से अधिक हो जाता है, तो गेंद (8) स्प्रिंग (9) के विपरीत खुल जाती है।
इसके लिए सिग्नल पोर्ट ए से नियंत्रण रेखाओं (10) और (6) के माध्यम से आंतरिक रूप से आता है। मुख्य स्पूल (3) के स्प्रिंग लोडेड पक्ष पर दबाव द्रव अब नियंत्रण रेखा (7), छिद्र बोर (11) के माध्यम से बहता है ) और गेंद (8) स्प्रिंग चैम्बर(12) में। प्रकार DB...50B/... में यह आंतरिक रूप से नियंत्रण रेखा (13) के माध्यम से टैंक में प्रवाहित होता है, या प्रकार DB..50/..Y.. में बाह्य रूप से नियंत्रण रेखा (14) के माध्यम से प्रवाहित होता है। छिद्रों (4) और (5) के कारण मुख्य स्पूल (3) पर दबाव में गिरावट होती है, पोर्ट ए से पोर्ट बी तक कनेक्शन खुला होता है। अब दबाव द्रव सेट ऑपरेटिंग दबाव को बनाए रखते हुए पोर्ट ए से पोर्ट बी तक प्रवाहित होता है।
दबाव राहत वाल्व को पोर्ट "एक्स" (15) के माध्यम से अनलोड किया जा सकता है या एक अलग दबाव (दूसरे दबाव चरण) पर स्विच किया जा सकता है।
डीबी...50बी की संरचना
डीबी...50बी का प्रतीक
1. द्रव को फ़िल्टर किया जाना चाहिए। न्यूनतम फ़िल्टर सुंदरता 20 ㎛ है।
2. टैंक को सील किया जाना चाहिए और हवा के प्रवेश द्वार पर एक एयर फिल्टर स्थापित किया जाना चाहिए।
3. फैक्ट्री छोड़ते समय बिना सबप्लेट वाले उत्पाद, यदि उनकी आवश्यकता हो, तो कृपया विशेष रूप से ऑर्डर करें।
4.वाल्व फिक्सिंग स्क्रू उच्च तीव्रता स्तर (कक्षा 10.9) का होना चाहिए। कृपया नमूना पुस्तक में सूचीबद्ध पैरामीटर के अनुसार उनका चयन करें और उपयोग करें।
5. वाल्व से जुड़ी सतह का खुरदरापन आवश्यक है, सतह का खुरदरापन 0.8 है।
6. मेटिंग पीस की सतह की फिनिशिंग 0.01/100 मिमी आवश्यक है।
