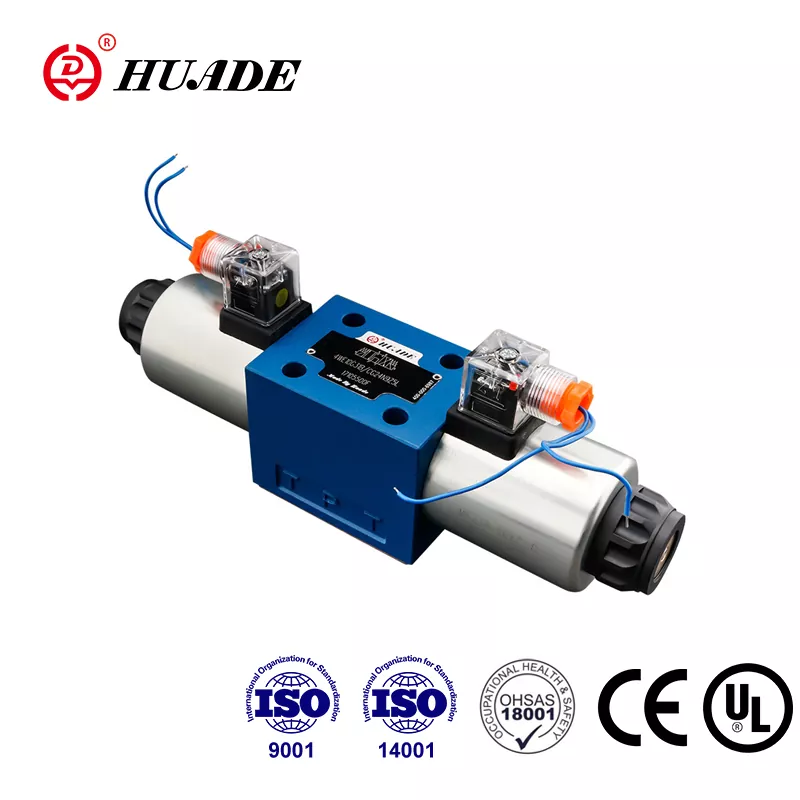

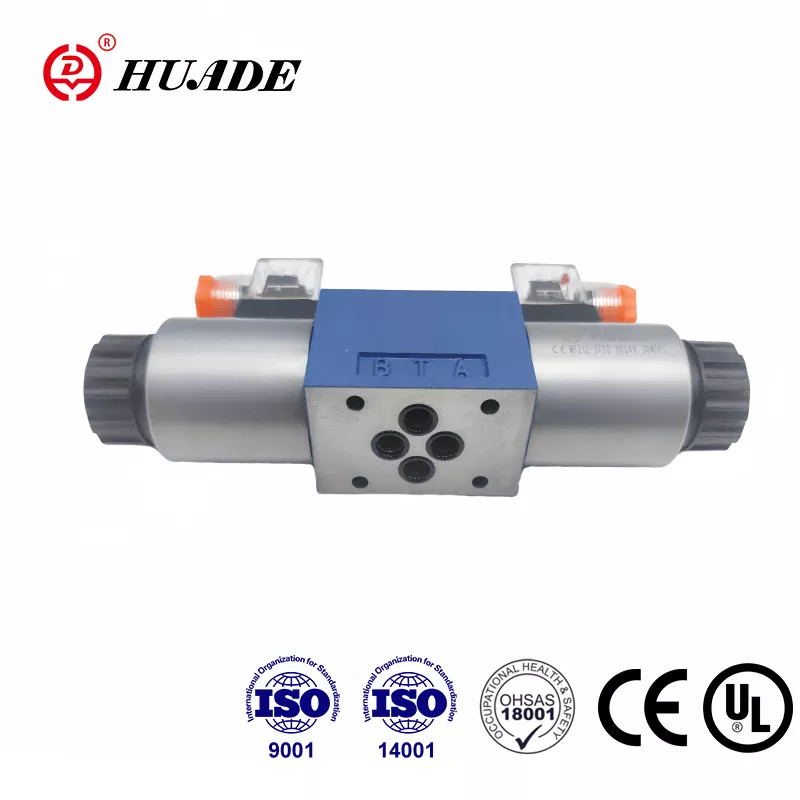

दिशात्मक नियंत्रण वाल्व 4we 10 डी रेक्स्रोथ के लिए

बीजिंग हुएड हाइड्रोलिक 1979 में स्थापित किया गया था, यह अब एक बड़े राज्य के स्वामित्व वाले उद्यम समूह के रूप में विकसित हुआ है, जो हाइड्रोलिक वाल्व और उपकरणों के डिजाइन, विनिर्माण और सेवा में विशेषज्ञता है। Huade® दिशात्मक स्पूल वाल्व प्रकार 4WE 10 D Rexroth द्वारा पेश किए गए एक ही मॉडल के लिए एक किफायती विकल्प है। सोलनॉइड दिशात्मक वाल्व श्रृंखला ने CE और UL प्रमाणपत्रों को पारित किया है। वाल्व को एंटी-काउंटरफिटिंग लेबल के साथ मानक डिब्बों में पैक किया जाएगा। कारखाने ने गुणवत्ता प्रबंधन, पर्यावरण प्रबंधन और व्यावसायिक स्वास्थ्य और सुरक्षा प्रबंधन के सिस्टम प्रमाणपत्रों को पारित कर दिया है। Huade® हाइड्रोलिक दिशात्मक वाल्व व्यापक रूप से समुद्री स्टीयरिंग गियर हाइड्रोलिक सिस्टम, स्लीविंग क्रेन सिस्टम और एडजस्टेबल पिच प्रोपेलर हाइड्रोलिक सिस्टम में उपयोग किए जाते हैं, Huade समुद्री उद्योग में एक विशाल ग्राहक समूह का मालिक है।

दिशात्मक नियंत्रण वाल्व का उत्पाद पैरामीटर 4we 10 डी रेक्स्रोथ के लिए

दिशात्मक नियंत्रण वाल्व की उत्पाद सुविधा 4we 10 डी रेक्स्रोथ के लिए

विशेषताएँ:

▶ डायरेक्ट सोलनॉइड संचालित दिशात्मक स्पूल वाल्व मानक संस्करण के रूप में

▶ वेट पिन डीसी या एसी सोलनॉइड्स के साथ हटाने योग्य कॉइल

▶ सही रूपरेखा

▶ कॉइल को प्रेशर-टाइट चैंबर खोलने के बिना प्रतिस्थापित किया जा सकता है

▶ केंद्रीय या व्यक्तिगत विद्युत कनेक्शन का विकल्प

▶ वैकल्पिक हाथ से अधिक सवारी

▶ लंबे जीवन

▶ DIN 24 340 फॉर्म A, ISO 4401 और CETOP - RP 121H को पोर्टिंग पैटर्न

आवेदन पत्र:

4we 10 डी सोलनॉइड संचालित दिशात्मक स्पूल वाल्व है। यह एक तरल पदार्थ की शुरुआत, रोक और दिशा को नियंत्रित करता है।

फ़ंक्शंस, दिशात्मक नियंत्रण वाल्व का खंड 4WE 10 D REXROTH के लिए

दिशात्मक वाल्व मूल रूप से आवास (1), एक या दो सोलनोइड्स (2), नियंत्रण स्पूल (3), और एक या दो रिटर्न स्प्रिंग्स (4) शामिल हैं। आराम से, नियंत्रण स्पूल (3) को रिटर्न स्प्रिंग्स (4) (आवेग स्पूल के मामले को छोड़कर) के माध्यम से इसकी केंद्रीय या प्रारंभिक स्थिति में आयोजित किया जाता है। नियंत्रण स्पूल (3) गीले पिन सोलनोइड्स (2) द्वारा संचालित होता है। सोलनॉइड का बल (2) नियंत्रण स्पूल (3) पर कार्य करता है और इसे अपनी आराम की स्थिति से वांछित अंत स्थिति में ले जाता है। यह P से A और B से T या P से B और A से T से मुक्त प्रवाह की अनुमति देता है।

डी-एनर्जाइजिंग सोलनॉइड (2) नियंत्रण स्पूल (3) को रिटर्न स्प्रिंग (4) द्वारा अपनी प्रारंभिक स्थिति में वापस कर दिया जाता है।

वैकल्पिक हैंड ओवर-राइड (5) PEMITS नियंत्रण स्पूल (3) को सोलनोइड्स को सक्रिय किए बिना स्थानांतरित किया जाता है।

हम 10 30 बी श्रृंखला की संरचना आरेख

दिशात्मक नियंत्रण वाल्व की सूचना 4we 10

1। द्रव को फ़िल्टर किया जाना चाहिए। न्यूनतम फ़िल्टर सुंदरता 20 ㎛ है।

2। टैंक को सील करना चाहिए और एक एयर फिल्टर को हवा के प्रवेश द्वार पर स्थापित किया जाना चाहिए

3। फैक्ट्री छोड़ते समय सबप्लेट के बिना उत्पाद, यदि उनकी आवश्यकता हो, तो कृपया विशेष रूप से ऑर्डर करें।

4। वाल्व फिक्सिंग स्क्रू का चयन किया जाना चाहिए और नमूना पुस्तक में सूचीबद्ध पैरामीटर के अनुसार उपयोग किया जाना चाहिए

5। वाल्व के साथ जुड़ी सतह की खुरदरापन 0.8 की आवश्यकता होती है।

6। संभोग के टुकड़े की सतह खत्म 0.01/100 मिमी की आवश्यकता होती है।
