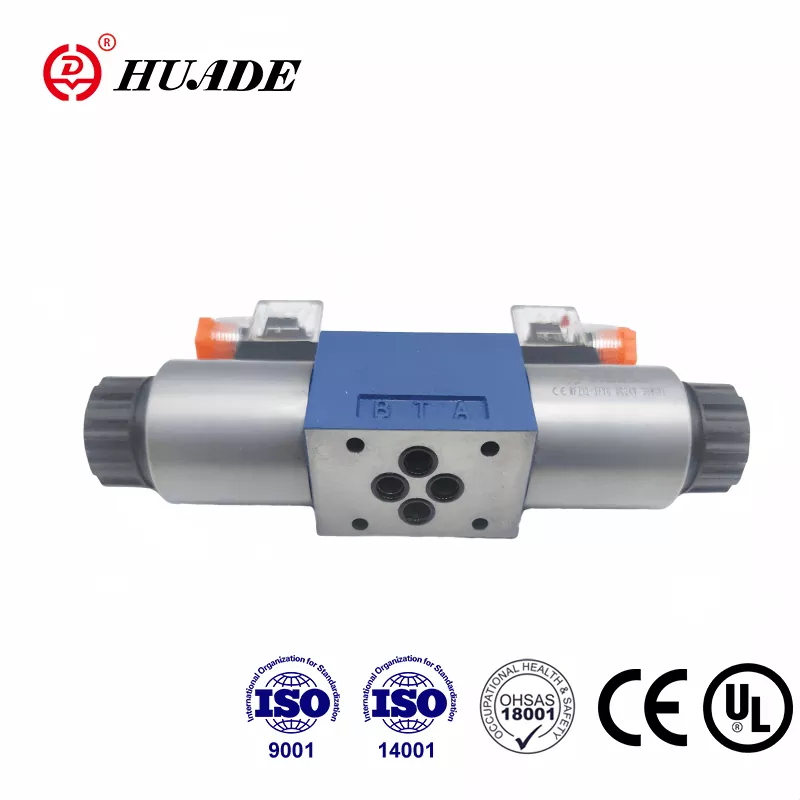

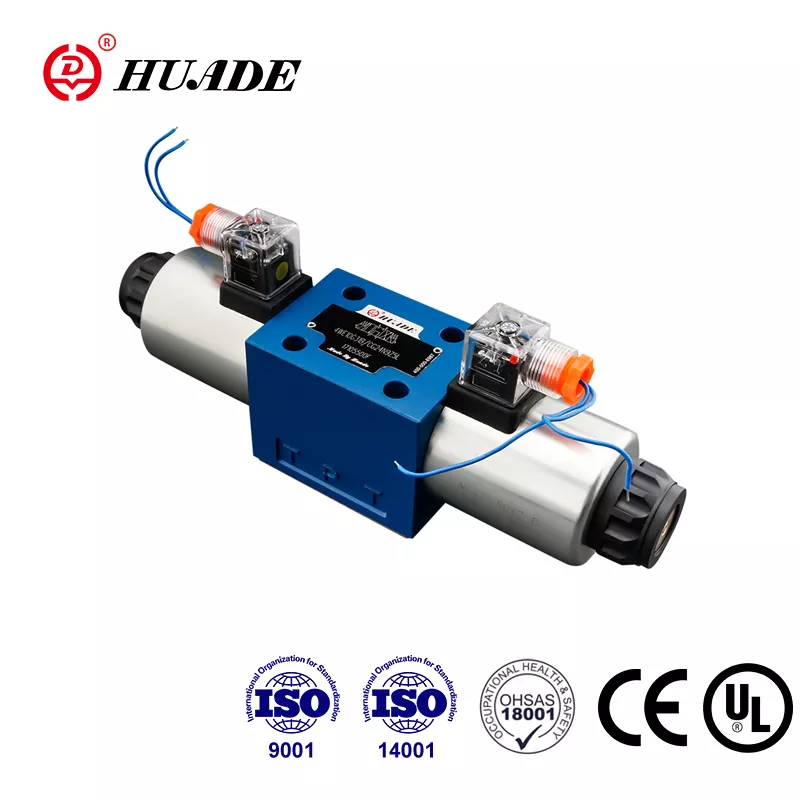

1979 में चीनी और जर्मन सरकारों के बीच रणनीतिक साझेदारी के माध्यम से स्थापित, हुआडे हाइड्रोलिक चीन के हाइड्रोलिक उद्योग में अग्रणी निर्माता बन गया है। Huade® दिशात्मक स्पूल वाल्व प्रकार 4WE 10 E पूरी तरह से Rexroth® समान मॉडल को बदल सकता है। Huade दुनिया भर से आयातित 750 से अधिक उन्नत उत्पादन उपकरणों के साथ गुणवत्ता पर बहुत जोर देता है। 4WE 10 सोलनॉइड डायरेक्शनल वाल्व श्रृंखला ने UL प्रमाणपत्र पारित कर दिया है। यह प्रौद्योगिकी में अधिक उन्नत है और इस लाइन के समान उत्पादों की तुलना में अधिक टिकाऊ है। फैक्ट्री ने ISO9001, ISO14001 और OH SAS18001 को पारित कर दिया है। Huade® हाइड्रोलिक दिशात्मक वाल्व विश्वसनीय प्रदर्शन के कारण कई राष्ट्रीय तकनीकी और रक्षा उपकरण परिवर्तन परियोजनाओं में शामिल हैं।
|
परिचालन दबाव अधिकतम. |
पोर्ट्स ए.बी.पी. (एमपीए) |
से 31.5 |
|
पोर्ट्स टी (एमपीए) |
16 |
|
|
प्रवाह अधिकतम (एल/मिनट) |
120 |
|
|
क्रॉस सेक्शन (स्विचिंग स्थिति 0): |
प्रतीक Q के साथ नाममात्र क्षेत्र का लगभग 6% |
|
|
दबाव द्रव |
खनिज तेल (एनबीआर सील के लिए) या फॉस्फेट एस्टर (एफपीएम सील के लिए) |
|
|
दबाव द्रव तापमान रेंज（℃） |
-30～+80 |
|
|
चिपचिपाहट सीमा (मिमी2/सेकेंड) |
2.8~500 |
|
|
वजन (किलो) |
1 सोलनॉइड वाला वाल्व |
5.1(डीसी),4.3(एसी) |
|
2 सोलनॉइड वाला वाल्व |
6.7(डीसी),5.1(एसी) |
|
विशेषताएँ:
▶ मानक संस्करण के रूप में प्रत्यक्ष सोलनॉइड संचालित दिशात्मक स्पूल वाल्व
▶ हटाने योग्य कॉइल के साथ गीले पिन डीसी या एसी सोलनॉइड
▶ दीर्घायु
▶ उत्तम रूपरेखा
▶ वैकल्पिक हैंड ओवर-राइड
▶ दबाव-तंग कक्ष को खोले बिना कॉइल्स को बदला जा सकता है
▶ केंद्रीय या व्यक्तिगत विद्युत कनेक्शन का विकल्प
▶ डिन 24 340 फॉर्म ए, आईएसओ 4401 और सीईटीओपी - आरपी 121एच पर पोर्टिंग पैटर्न
दिशात्मक वाल्व 4WE 10 में मूल रूप से आवास (1), एक या दो सोलनॉइड्स (2), नियंत्रण स्पूल (3), और एक या दो रिटर्न स्प्रिंग्स (4) शामिल हैं। विश्राम के समय, नियंत्रण स्पूल (3) को रिटर्न स्प्रिंग्स (4) (आवेग स्पूल के मामले को छोड़कर) के माध्यम से अपनी केंद्रीय या प्रारंभिक स्थिति में रखा जाता है। नियंत्रण स्पूल (3) गीले पिन सोलनॉइड्स (2) द्वारा संचालित होता है। सोलनॉइड (2) का बल नियंत्रण स्पूल (3) पर कार्य करता है और इसे इसकी आराम स्थिति से वांछित अंतिम स्थिति तक ले जाता है। यह P से A और B से T या P से B और A से T तक मुक्त प्रवाह की अनुमति देता है।
सोलनॉइड (2) को डी-एनर्जाइज़ करने पर नियंत्रण स्पूल (3) रिटर्न स्प्रिंग (4) द्वारा अपनी प्रारंभिक स्थिति में वापस आ जाता है।
वैकल्पिक हैंड ओवर-राइड (5) पेमिट्स कंट्रोल स्पूल (3) को सोलनॉइड्स को सक्रिय किए बिना ले जाया जा सकता है।
WE 10 30B श्रृंखला का संरचना आरेख
1. द्रव को फ़िल्टर किया जाना चाहिए। न्यूनतम फ़िल्टर सुंदरता 20 ㎛ है।
2. टैंक को सील किया जाना चाहिए और हवा के प्रवेश द्वार पर एक एयर फिल्टर स्थापित किया जाना चाहिए।
3. फैक्ट्री छोड़ते समय बिना सबप्लेट के उत्पाद।
4. नमूना पुस्तक के अनुसार वाल्व फिक्सिंग स्क्रू का चयन और उपयोग किया जाना चाहिए।
5. वाल्व से जुड़ी सतह का खुरदरापन 0.8 होना आवश्यक है।
6. मेटिंग पीस की सतह की फिनिशिंग 0.01/100 मिमी आवश्यक है।
