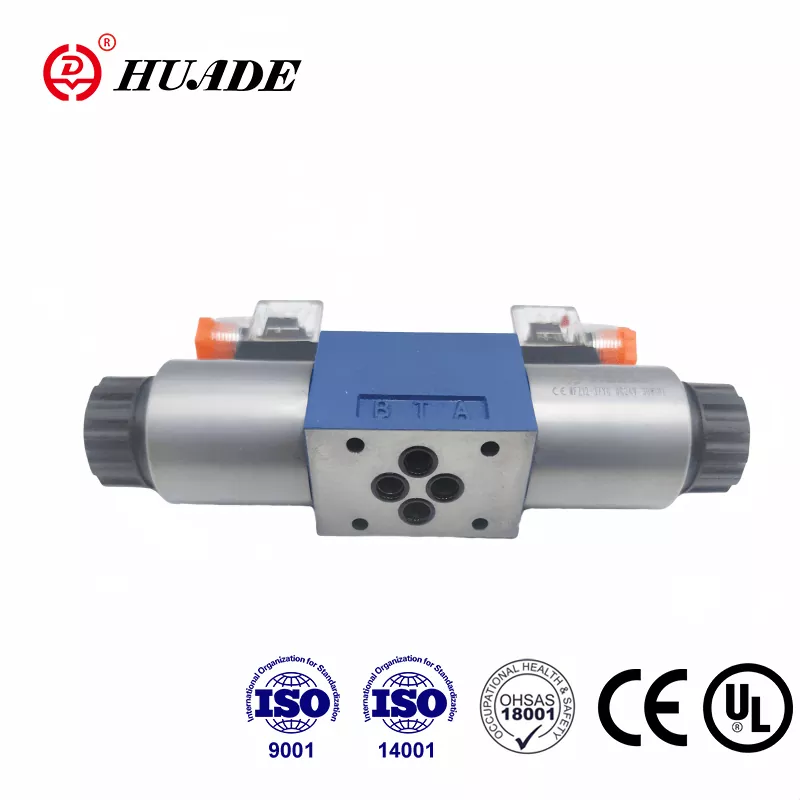

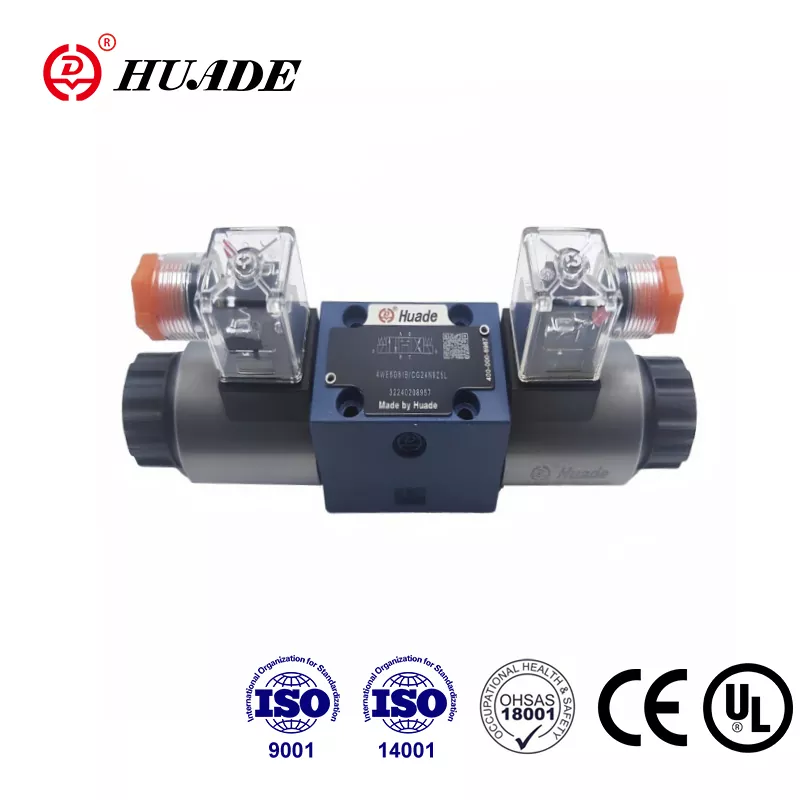

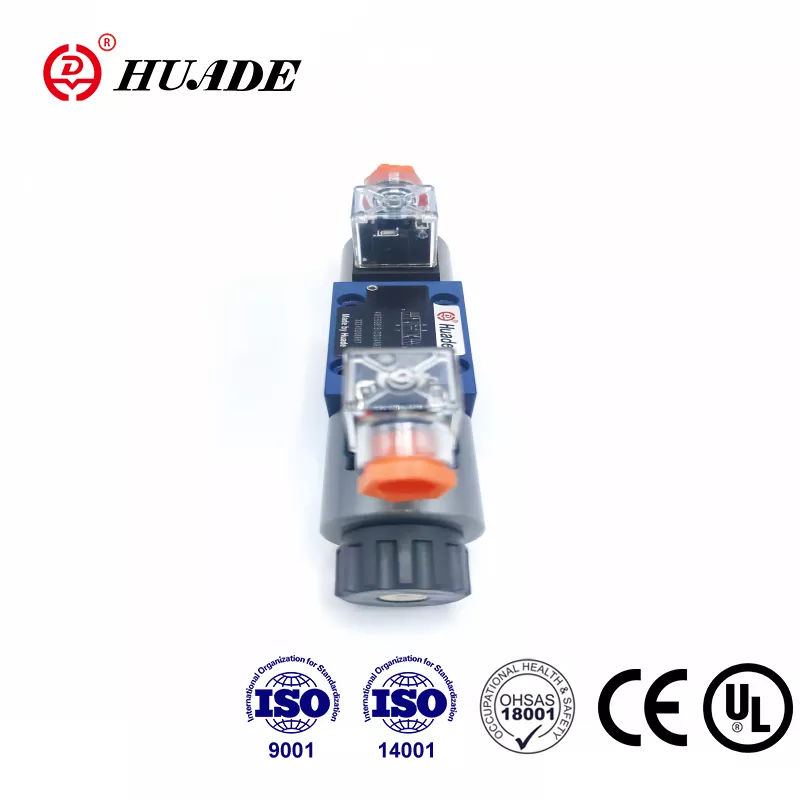

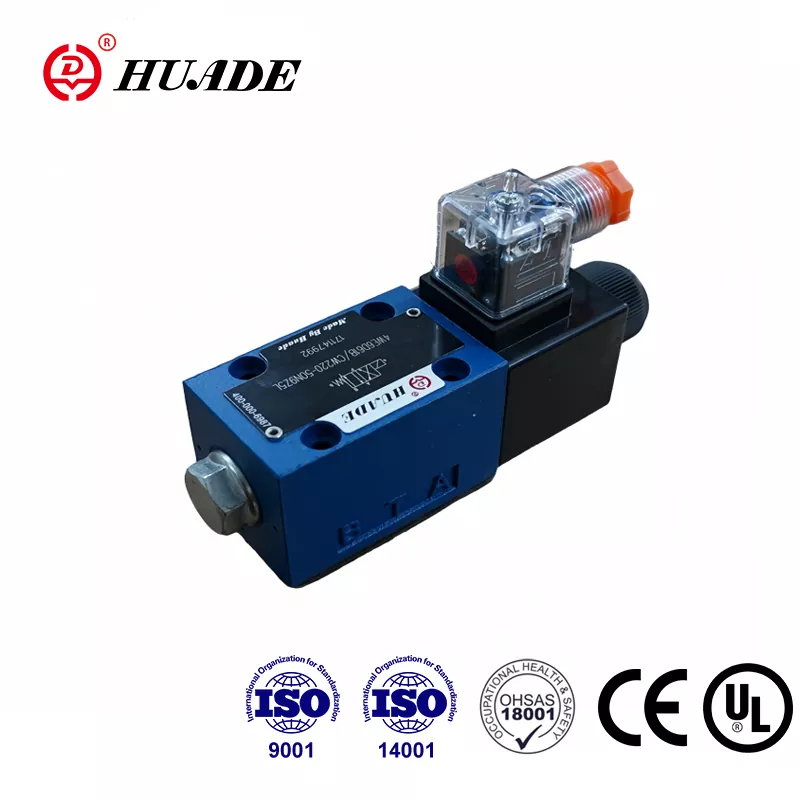

बीजिंग हुआडे हाइड्रोलिक इंडस्ट्रियल ग्रुप एक प्रसिद्ध राज्य स्वामित्व वाली कंपनी है जो हाइड्रोलिक वाल्व और उपकरणों के डिजाइन, निर्माण और सेवा में विशेषज्ञता रखती है। Huade® 4WE 6 J सोलनॉइड डायरेक्शनल वाल्व 1979 से रेक्सरोथ के साथ दो बार दीर्घकालिक सहयोग के कारण रेक्सरोथ द्वारा पेश किए गए उसी मॉडल को प्रतिस्थापित कर सकता है। सोलनॉइड डायरेक्शनल वाल्व WE 6 श्रृंखला ने CE प्रमाणीकरण पारित कर दिया है। Huade यह सुनिश्चित करने के लिए गुणवत्ता पर बहुत जोर देता है कि प्रत्येक दिशात्मक वाल्व का प्रदर्शन बेहतर हो। अनुसंधान एवं विकास और उत्पादन प्रबंधन प्रणाली ISO9001, ISO14001 और ISO45001 से मिलती है। Huade® हाइड्रोलिक वाल्व स्थिर प्रदर्शन के कारण चीन में सैन्य उद्योग और अन्य क्षेत्रों में व्यापक रूप से उपयोग किए जाते हैं। यह चीन का एक विश्वसनीय राष्ट्रीय ब्रांड है।
|
हाइड्रोलिक |
|||
|
अधिकतम परिचालन दबाव पोर्ट ए,बी,पी ----------------(एमपीए) |
35.0 तक |
||
|
पोर्ट टी (㎫) |
21(-);16(～) |
||
|
प्रतीक ए और बी के साथ, पोर्ट टी का उपयोग ड्रेन पोर्ट के रूप में किया जाना चाहिए |
|||
|
अधिकतम प्रवाह (एल/मिनट) |
80(-);60(～) |
||
|
दबाव द्रव |
खनिज तेल या फॉस्फेट एस्टर |
||
|
चिपचिपापन रेंज (मिमी2/सेकेंड) |
2.8~500 |
||
|
दबाव द्रव तापमान रेंज （℃） |
-30～+80 |
||
|
संदूषण की डिग्री |
एनएएस 1638 वर्ग9 तक हाइड्रोलिक द्रव के संदूषण की अधिकतम अनुमेय डिग्री। |
||
|
विद्युतीय |
|||
|
वोल्टेज प्रकार |
डीसी |
एसी 50/60 हर्ट्ज |
|
|
उपलब्ध वोल्टेज (वी) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60हर्ट्ज़ |
||
|
बिजली की खपत ----------------(डब्ल्यू) |
30 |
||
|
धारण शक्ति (वीए) |
- |
50 |
|
|
स्विच-ऑन पावर (वीए) |
- |
220 |
|
|
कर्तव्य |
निरंतर |
||
|
IS0 6403 पर स्विच करने का समय |
चालू (एमएस) |
25 से 45 |
10 से 20 |
|
बंद (एमएस) |
10 से 25 |
15 से 40 |
|
|
डीआईएन को सुरक्षा |
आईपी 65 |
||
|
स्विचिंग आवृत्ति (चक्र/घंटा) |
15000 तक |
7200 तक |
|
|
विद्युत कनेक्शन के साथ सुरक्षात्मक कंडक्टर (पीई) |
|||
विशेषताएँ:
▶ डायरेक्ट सोलनॉइड सक्रिय दिशात्मक स्पूल वाल्व उच्च प्रदर्शन संस्करण
▶ हटाने योग्य कुंडल के साथ गीला पिन डीसी या एसी सोलनॉइड
▶ हैंड ओवरराइड, वैकल्पिक
▶ सोलेनॉइड कॉइल को 90° तक घुमाया जा सकता है
▶ कॉइल बदलते समय प्रेशर टाइट चैम्बर को खोलना आवश्यक नहीं है
▶ विद्युत कनेक्शन या तो व्यक्तिगत या केंद्रीय कनेक्शन के रूप में
▶ डिन 24 340 फॉर्म ए, आईएसओ 4401 और सीईटीओपी - आरपी 121एच पर पोर्टिंग पैटर्न
आवेदन पत्र:
प्रकार 4WE 6 J के सोलनॉइड संचालित दिशात्मक वाल्व तरल पदार्थ की शुरुआत, समाप्ति और दिशा को नियंत्रित करते हैं।
अनिवार्य रूप से दिशात्मक नियंत्रण वाल्व 4WE 6 में आवास (1), एक या दो सोलनॉइड (2), नियंत्रण स्पूल (3), और एक या दो रिटर्न स्प्रिंग्स (4) शामिल हैं। डी-एनर्जेटिक स्थिति में नियंत्रण स्पूल (3) को रिटर्न स्प्रिंग्स (4) (आवेग स्पूल को छोड़कर) के माध्यम से तटस्थ या प्रारंभिक स्थिति में रखा जाता है। नियंत्रण स्पूल (3) गीले पिन सोलनॉइड्स (2) के माध्यम से सक्रिय होता है . सोलनॉइड्स का बल (2) नियंत्रण स्पूल (3) पर प्लंजर (5) के माध्यम से कार्य करता है और इसे इसकी तटस्थ स्थिति से आवश्यक अंतिम स्थिति तक धकेलता है। यह पी से ए और बी से टी या पी तक मुक्त-प्रवाह देता है। बी से और ए से टी.
जब सोलनॉइड (2) डी-एनर्जेटिक होता है, तो नियंत्रण स्पूल (3) रिटर्न स्प्रिंग्स (4) के माध्यम से अपनी तटस्थ स्थिति में वापस आ जाता है।
एक वैकल्पिक हैंड ओवरराइड (6), सोलनॉइड को सक्रिय किए बिना नियंत्रण स्पूल (3) की गति की अनुमति देता है।
WE 6 61B श्रृंखला का संरचना आरेख
