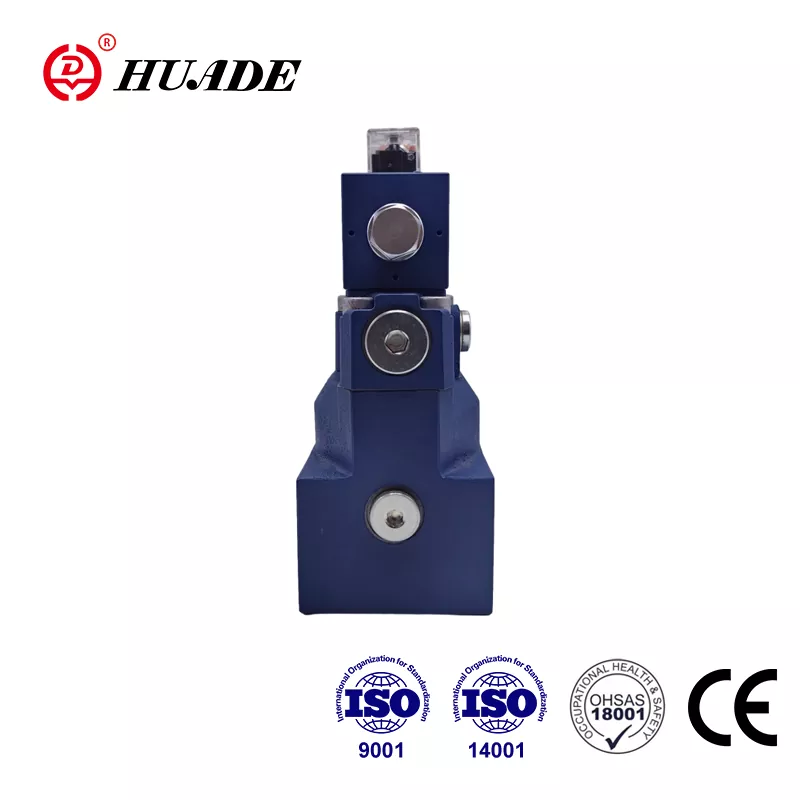

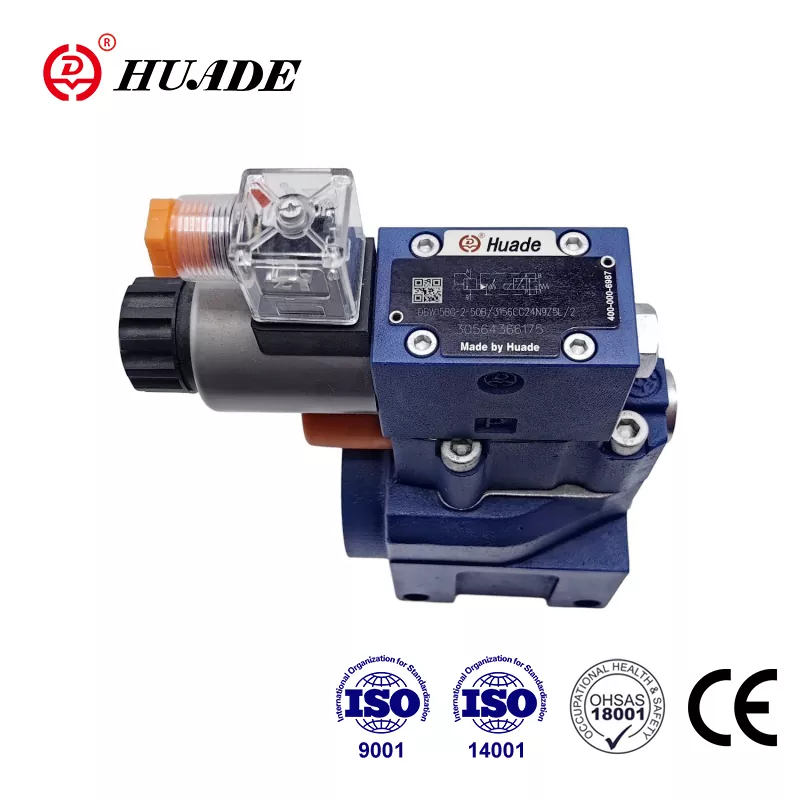

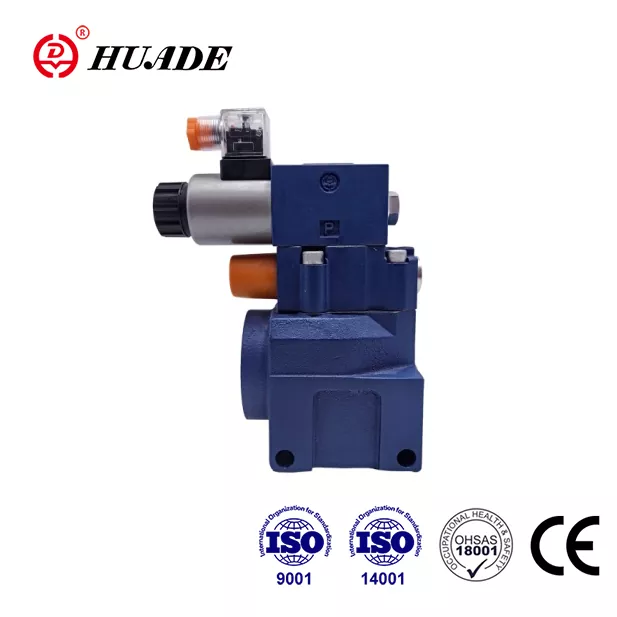

हुआडे हाइड्रोलिक अक्सर प्रथम-पंक्ति ब्रांडों के समान गुणवत्ता वाले लेकिन अधिक किफायती कीमतों पर हाइड्रोलिक वाल्व प्रदान करता है। दबाव राहत वाल्व DBW 20 प्रदर्शन और मापदंडों के मामले में रेक्स्रोथ से मेल खा सकता है। इसका कारण यह है कि ह्यूड हाइड्रोलिक ने रेक्सरोथ के साथ दो दीर्घकालिक सहयोग के कारण रेक्सरोथ से अत्याधुनिक तकनीक पेश की है। हाइड्रोलिक ट्रांसमिशन और नियंत्रण के क्षेत्र में काफी ताकत वाले निर्माता के रूप में, ह्यूडे हाइड्रोलिक अपने दबाव वाल्वों की व्यावहारिकता पर अधिक ध्यान देता है और बाजार द्वारा इसका पक्ष लिया जाता है। उद्यम की सभी शाखाएँ ISO9001, ISO14001 और OH SAS18001 पारित कर चुकी हैं। Huade® अपने उत्पादों की विश्वसनीय गुणवत्ता और स्थिर प्रदर्शन के कारण चीन का एक प्रसिद्ध राष्ट्रीय ब्रांड है।
|
सामान्य |
|||||||
|
इंस्टालेशन |
वैकल्पिक |
||||||
|
वज़न |
डीबी10 |
डीबी15 |
डीबी20 |
डीबी25 |
डीबी30 |
||
|
सबप्लेट |
डीबी (किग्रा) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
डीबीडब्ल्यू (किग्रा) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
डीबीसी (किग्रा) |
1.2 (DBW टाइप करें 1.2 किलोग्राम जोड़ें |
||||||
|
डीबीसी10 या 30 (किग्रा) |
1.5 (डीबीडब्ल्यूसी10 या 301.2 किलोग्राम जोड़ें) |
||||||
|
लड़ी पिरोया हुआ |
डीबी..जी. (किग्रा) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
डीबीडब्ल्यू..जी. (किग्रा) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
दिशात्मक वाल्वों के लिए तकनीकी डेटा |
देखें WE6.../... |
||||||
|
हाइड्रोलिक तकनीकी डेटा |
|||||||
|
बंदरगाहों पर अधिकतम परिचालन दबाव ए.बी. एक्स (एमपीए) |
35.0 तक |
||||||
|
अधिकतम पीठ दबाव |
डीबी (एमपीए) |
31.5 तक |
|||||
|
DBW.6A.(मानक सोलनॉइड) (एमपीए) |
AC(DC)10.0 AC(DC)16.0 |
||||||
|
DBW.6B.(उच्च-शक्ति सोलनॉइड) (एमपीए) |
एसी(डीसी) 16.0 |
||||||
|
व्यवस्थित दबाव |
न्यूनतम (एमपीए) |
प्रवाह पर निर्भर (विशेषता वक्र देखें) |
|||||
|
अधिकतम (एमपीए) |
अधिकतम5.0, 10.0, 20.0, 31.5, 35.0 |
||||||
|
अधिकतम प्रवाह |
डीबी10 |
डीबी15 |
डीबी20 |
डीबी25 |
डीबी30 |
||
|
सबप्लेट माउंटिंग (एल/मिनट) |
250 |
- |
500 |
- |
650 |
||
|
थ्रेडेड कनेक्शन (एल/मिनट) |
250 |
500 |
500 |
500 |
650 |
||
|
दबाव द्रव |
खनिज तेल (एनबीआर सील के लिए) या फॉस्फेट एस्टर (एफपीएम सील के लिए) |
||||||
|
दबाव द्रव तापमान रेंज(℃) |
-30 से +80 |
||||||
|
श्यानता सीमा (मिमी ²/सेकेंड) |
10 से 800 |
||||||
|
संदूषण की डिग्री |
एनएएस 1638 कक्षा 9। |
||||||
विशेषताएँ:
▶ सबप्लेट माउंटिंग
▶ डीआईएन 24 340, फॉर्म ई, आईएसओ 6264 और सीईटीओपी - आरपी 121एच पर पोर्टिंग पैटर्न
▶ पाइप कनेक्शन
▶ कनेक्शन डालें
▶ तीन समायोजन तत्व:
. रोटरी घुंडी
. हेक्स. सुरक्षात्मक टोपी के साथ सिर पेंच
. स्केल के साथ लॉक करने योग्य रोटरी नॉब
▶ अंतर्निहित दिशात्मक स्पूल वाल्व के माध्यम से सोलनॉइड संचालित अनलोडिंग
आवेदन पत्र:
दबाव राहत वाल्व डीबीडब्ल्यू 20 का मुख्य कार्य नियंत्रण दबाव को सीमित करना और सोलेनोइड को उतारना है।
सामान्य
पायलट संचालित दबाव राहत वाल्व डीबीडब्ल्यू में मुख्य रूप से मुख्य स्पूल असेंबली (3) के साथ मुख्य वाल्व (1) और दबाव समायोजन तत्व के साथ पायलट संचालित वाल्व (2) शामिल हैं।
दबाव राहत वाल्व प्रकार डीबी
पोर्ट ए में मौजूद दबाव मुख्य स्पूल (3) पर कार्य करता है। उसी समय नियंत्रण रेखाओं (6) और (7) के माध्यम से दबाव डाला जाता है, जो छिद्रों (4) और (5) से सुसज्जित होते हैं, मुख्य स्पूल के स्प्रिंग लोडेड पक्ष (3) और गेंद (8) पर ) पायलट नियंत्रण वाल्व (2) में। यदि पोर्ट ए में दबाव स्प्रिंग (9) पर स्थापित वाल्व से अधिक हो जाता है, तो गेंद (8) स्प्रिंग (9) के विपरीत खुल जाती है।
इसके लिए सिग्नल पोर्ट ए से नियंत्रण रेखाओं (10) और (6) के माध्यम से आंतरिक रूप से आता है। मुख्य स्पूल (3) के स्प्रिंग लोडेड पक्ष पर दबाव द्रव अब नियंत्रण रेखा (7), छिद्र बोर (11) के माध्यम से बहता है ) और गेंद (8) स्प्रिंग चैम्बर(12) में। छिद्रों (4) और (5) के कारण मुख्य स्पूल (3) पर दबाव में गिरावट होती है, पोर्ट ए से पोर्ट बी तक कनेक्शन खुला होता है। अब दबाव द्रव सेट ऑपरेटिंग दबाव को बनाए रखते हुए पोर्ट ए से पोर्ट बी तक प्रवाहित होता है।
दबाव राहत वाल्व को पोर्ट "एक्स" (15) के माध्यम से अनलोड किया जा सकता है या एक अलग दबाव (दूसरे दबाव चरण) पर स्विच किया जा सकता है।
दबाव राहत वाल्व प्रकार DBW
इस वाल्व का कार्य मूलतः वाल्व प्रकार DB के समान ही है
हालाँकि, मुख्य स्पूल(3) पर अनलोडिंग अंतर्निहित दिशात्मक वाल्व(16) को सक्रिय करके प्राप्त की जाती है।
DBW...50B की संरचना
DBW...50B का प्रतीक
1. द्रव को फ़िल्टर किया जाना चाहिए। न्यूनतम फ़िल्टर सुंदरता 20 ㎛ है।
2. टैंक को सील किया जाना चाहिए और हवा के प्रवेश द्वार पर एक एयर फिल्टर स्थापित किया जाना चाहिए।
3. फैक्ट्री छोड़ते समय बिना सबप्लेट वाले उत्पाद, यदि उनकी आवश्यकता हो, तो कृपया विशेष रूप से ऑर्डर करें।
4.वाल्व फिक्सिंग स्क्रू उच्च तीव्रता स्तर (कक्षा 10.9) का होना चाहिए। कृपया नमूना पुस्तक में सूचीबद्ध पैरामीटर के अनुसार उनका चयन करें और उपयोग करें।
5. वाल्व से जुड़ी सतह का खुरदरापन आवश्यक है, सतह का खुरदरापन 0.8 है।
6. मेटिंग पीस की सतह की फिनिशिंग 0.01/100 मिमी आवश्यक है।
