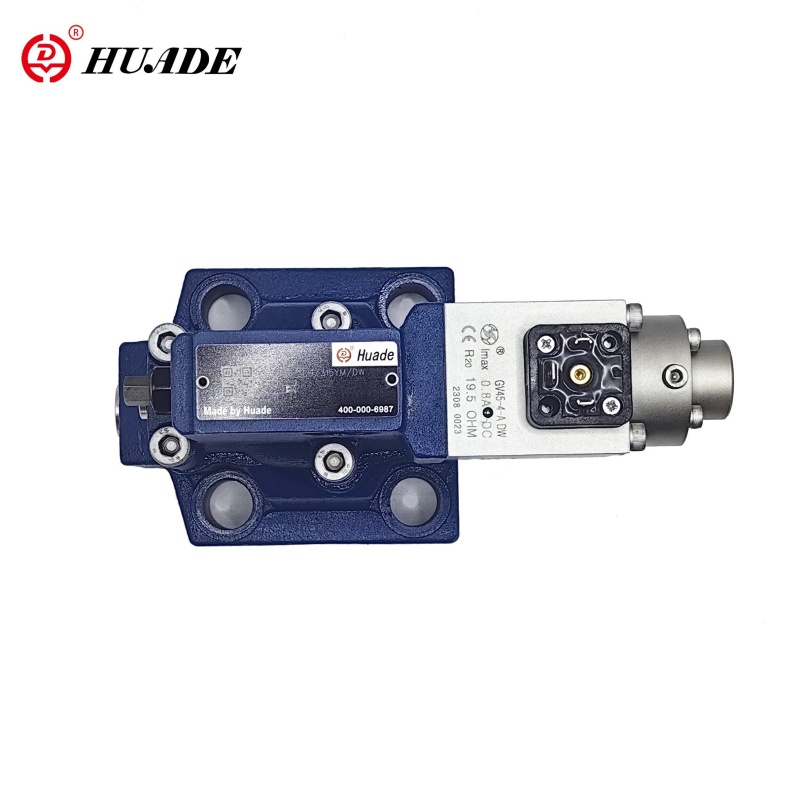

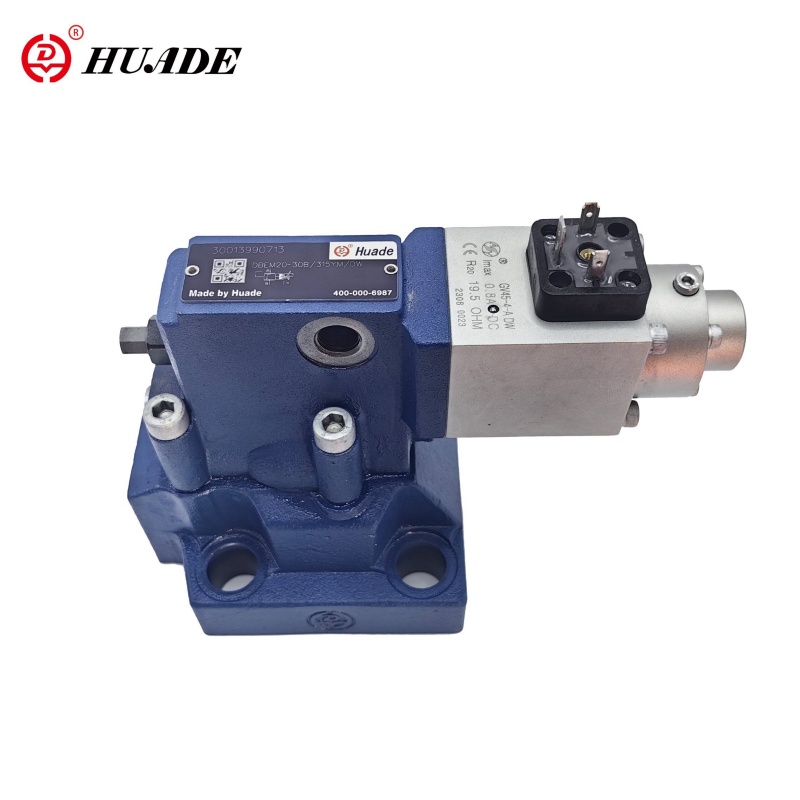

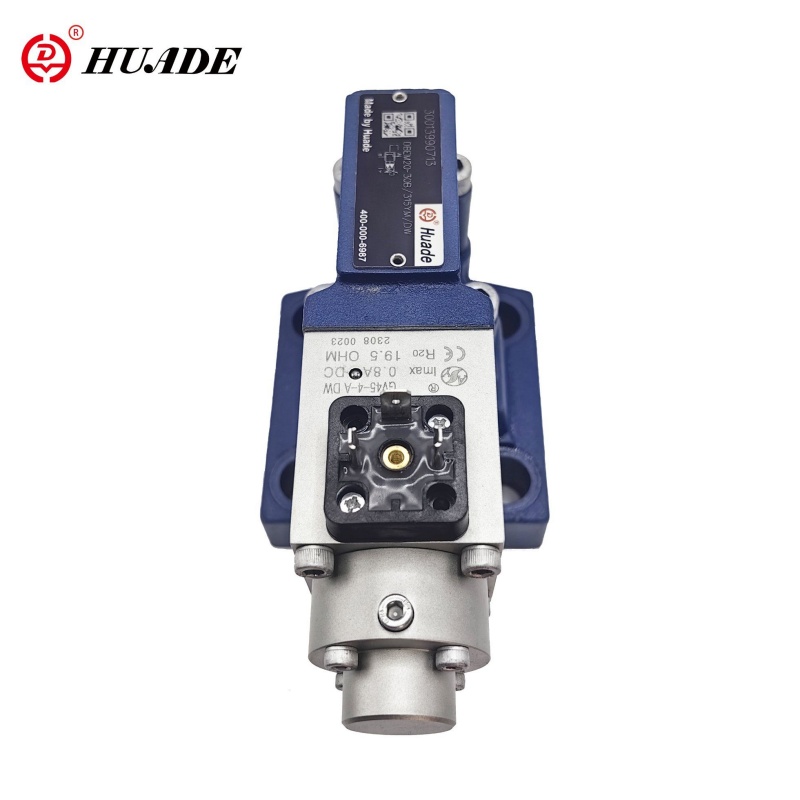

आनुपातिक दबाव राहत वाल्व डीबीईएम
पायलट-संचालित आनुपातिक राहत वाल्व डीबीईएम एक एकीकृत इलेक्ट्रॉनिक घटक (ओबीई) से लैस एक पायलट-संचालित राहत वाल्व है। इसका उपयोग मुख्य रूप से हाइड्रोलिक सिस्टम के काम के दबाव को सीमित करने और विद्युत नियंत्रण संकेतों के माध्यम से सिस्टम दबाव के स्थिर समायोजन प्रदान करने के लिए किया जाता है। इस आनुपातिक वाल्व में सटीक नियंत्रण विशेषताओं, स्थिर दबाव और अच्छी गतिशील प्रतिक्रिया की सुविधा है, जिससे यह व्यापक रूप से विभिन्न हाइड्रोलिक प्रणालियों में उपयोग किया जाता है, जिन्हें सटीक दबाव नियंत्रण की आवश्यकता होती है।
आनुपातिक दबाव राहत वाल्व डीबीईएम का उत्पाद पैरामीटर
| हाइड्रोलिक आंकड़ा | ||||
| अधिकतम। प्रेशर पोर्ट्स ए। बी और एक्स (एमपीए) | 31.5 | |||
| रिटर्न प्रेशर (MPA) | पोर्ट वाई, अलग और टैंक के लिए शून्य दबाव पर | |||
| अधिकतम। बसे हुए दबाव (एमपीए) | 5। 10। 20। 31.5 दबाव चरण के समान | |||
| मिन। बसे हुए दबाव (एमपीए) | विशेषता घटता देखें | |||
| अधिकतम। दबाव सुरक्षा (एमपीए) | तय करने योग्य दबाव | |||
| 5 | 10 | 20 | 31.5 | |
| 1to 62 | 1to 12to2 | 1 से 222 | 1to 342 | |
| अधिकतम। प्रवाह (एल/मिनट) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| पायलट प्रवाह (एल/मिनट) | 0.7 से 2 | |||
| रैखिकता (%) | ± 3.5 | |||
| पुनरावृत्ति (%) | <± 2 | |||
| विशिष्ट भिन्नता (%) | <± 2 अधिकतम। दबाव | |||
| हिस्टैरिसीसिस (%) | Max.pressure.Press.prest के साथ ± 1.5 के साथ max.pressure of 4.5 | |||
| स्विचिंग टाइम | 30 से 150 | |||
| प्रेशर द्रव | खनिज तेल (एनबीआर सील के लिए), फॉस्फेट एस्टर (एफपीएम सील के लिए) | |||
| चिपचिपापन सीमा (mm2/s) | 2.8 से 380 | |||
| दबाव द्रव तापमान सीमा | -20 से+70 | |||
| संदूषण की डिग्री | ≤20 (सिफारिश 10) | |||
| विद्युत तकनीकी आंकड़े | |
| एम्पलीफायर | VT-200G40 एक साथ वाल्व के साथ आपूर्ति की गई |
| वोल्टेज आपूर्ति | डीसी |
| Min.control वर्तमान (ए) | 0.1 |
| Max.control currenl (a) | 0.8 |
| कॉइल प्रतिरोध ω ω ω | 20 ℃ पर ठंडा मूल्य 19.5 है; Max.wam मान 28.8 है |
| दबाव द्रव तापमान सीमा | +50 |
| कार्य -राज्य | जारी रखना |
| वाल्व संरक्षण | IP65 |
| विद्युत कनेक्शन | प्लग |
विशेषताएँ:
▶ सबप्लेट माउंटिंग के लिए
▶ ब्लॉक में संलग्न
▶ एक वसंत लोड पायलट नियंत्रण वाल्व के माध्यम से वैकल्पिक अतिरिक्त अधिकतम दबाव सीमा
▶ वाल्व और इलेक्ट्रॉनिक नियंत्रण एक स्रोत के रूप में
आवेदन पत्र:
पायलट-संचालित आनुपातिक राहत वाल्व डीबीईएम का उपयोग व्यापक रूप से विभिन्न हाइड्रोलिक प्रणालियों में किया जाता है, जिन्हें सटीक दबाव नियंत्रण की आवश्यकता होती है, जैसे कि इंजेक्शन मोल्डिंग मशीन, डाई-कास्टिंग मशीनें और हाइड्रोलिक प्रेस। इन अनुप्रयोगों में, DBEM वाल्व हाइड्रोलिक सिस्टम के स्थिर संचालन को सुनिश्चित करता है और उत्पादन दक्षता में सुधार करता है।
इन वाल्वों में मूल रूप से पायलट कंट्रोल वाल्व (1) आनुपातिक सोलनॉइड (2) और मुख्य वाल्व (3) के साथ मुख्य स्पूल सम्मिलित (4) के साथ शामिल हैं।
टाइप करें DBE:
दबाव का समायोजन एक आनुपातिक सोलनॉइड (2) के माध्यम से कमांड मान पर निर्भर है। पोर्ट में मौजूद दबाव मुख्य स्पूल (4) के नीचे की ओर कार्य करता है। एक ही समय में यह दबाव मुख्य स्पूल (4) के वसंत लोडेड पक्ष पर कार्य करता है (5) के माध्यम से। हाइड्रोलिक बल पायलट पॉपपेट (6) पर कार्य करता है। जब हाइड्रोलिक बल सोलनॉइड बल आता है तो पायलट पॉपपेट (6) खुलता है। इस तथ्य के कारण कि पायलट तेल अब पोर्ट वाई के माध्यम से टैंक में बह सकता है, मुख्य स्पूल (4) पर एक दबाव ड्रॉप होता है जो मुख्य स्पूल पर काम करता है और इसे वापसी वसंत के बल के खिलाफ उठाता है। ए से बी से कनेक्शन खोला जाता है और अब दबाव में कोई वृद्धि नहीं होती है
टाइप करें DBEM:
वैकल्पिक रूप से वाल्व को अधिकतम दबाव सुरक्षा (निरर्थक दबाव सुरक्षा) के लिए एक अतिरिक्त वसंत लोड पायलट नियंत्रण वाल्व के साथ आपूर्ति की जा सकती है
की संरचना आनुपातिक दबाव राहत वाल्व डीबीईएम
