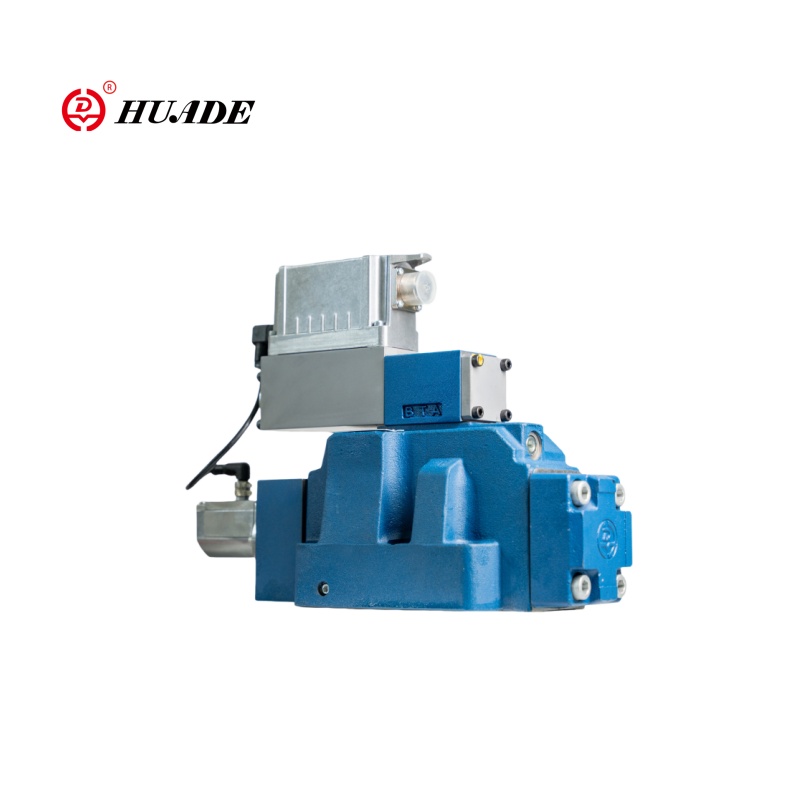

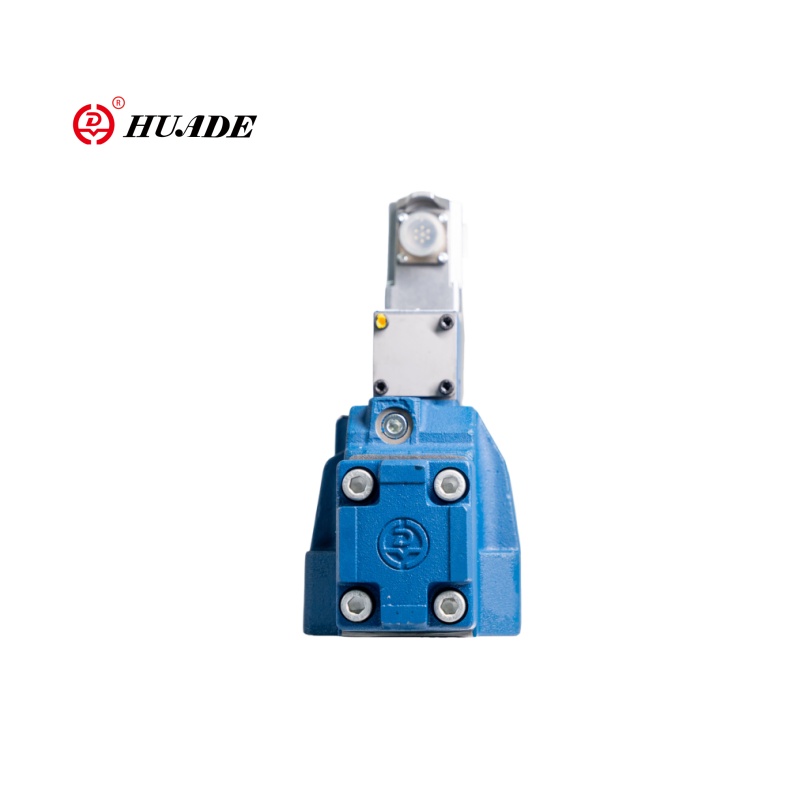

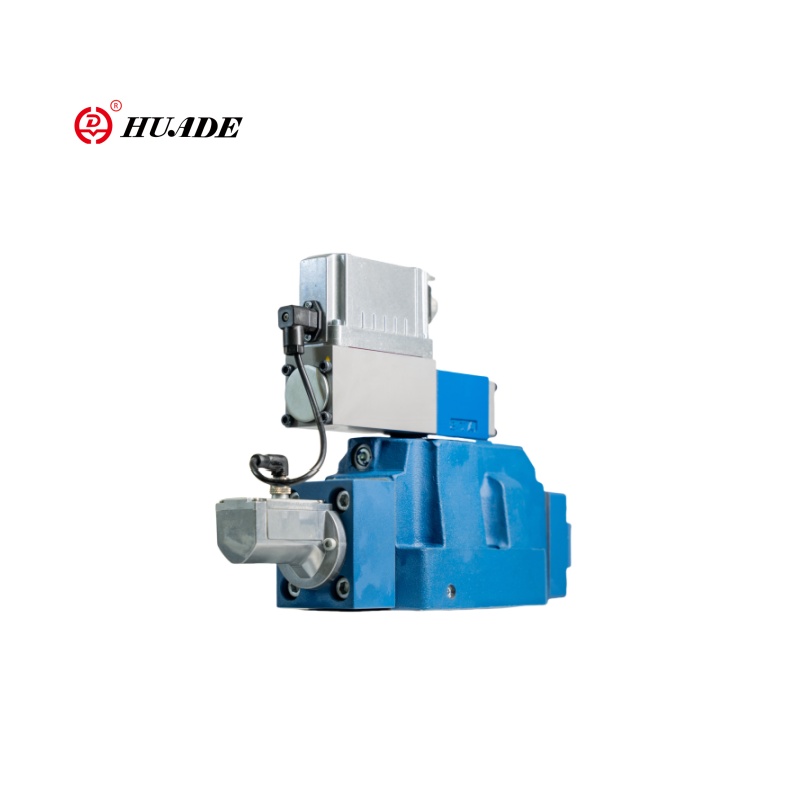

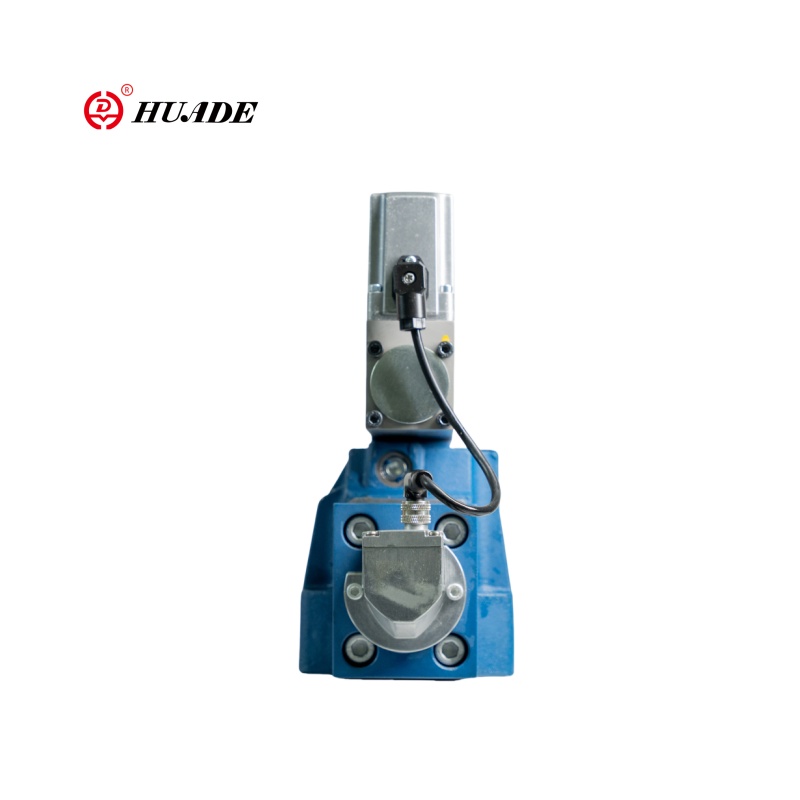

आनुपातिक दिशात्मक वाल्व 4WRLE-4X

Huade का आनुपातिक दिशात्मक वाल्व 4WRLE-4X एक इलेक्ट्रो-हाइड्रोलिक आनुपातिक दिशात्मक वाल्व (स्थिति प्रतिक्रिया OBE के साथ) है। नियंत्रण विधि आनुपातिक सोलनॉइड + वाल्व कोर स्थिति बंद-लूप नियंत्रण (LVDT प्रतिक्रिया) है। Huade के वाल्व 4WRLE-4X बॉडी डिज़ाइन, सीलिंग टेक्नोलॉजी और सोलनॉइड प्रदर्शन रेक्स्रोथ स्तर के करीब हैं, लेकिन चरम काम करने की स्थिति (जैसे कि उच्च-आवृत्ति कंपन, दीर्घकालिक निरंतर संचालन) के तहत स्थायित्व थोड़ा अलग हो सकता है। Huade की उत्पाद की कीमत आमतौर पर Rexroth की तुलना में 20% -30% कम होती है, जिसमें महत्वपूर्ण लागत प्रदर्शन होता है। आपूर्ति श्रृंखला स्थानीयकृत है, वितरण चक्र छोटा है, और बिक्री के बाद सेवा प्रतिक्रिया तेज है।

आनुपातिक दिशात्मक वाल्व 4WRLE-4X का उत्पाद पैरामीटर

उत्पाद सुविधा और आनुपातिक दिशात्मक वाल्व 4WRLE-4X का अनुप्रयोग

विशेषताएँ:

▪ विश्वसनीय - सिद्ध और मजबूत डिजाइन

▪ उच्च गुणवत्ता -कॉन्ट्रॉल स्पूल और पायलट नियंत्रण वाल्व की आस्तीन

▪ पायलट नियंत्रण वाल्व का नियंत्रण स्पूल "असफल सुरक्षित" स्थिति में है जब यूनिट स्विच किया जाता है

▪ मुख्य वाल्व का नियंत्रण स्पूल वसंत-केंद्रित केंद्रीय स्थिति और/या ऑफसेट स्थिति में है

▪ लचीला - स्थिति, वेग और दबाव नियंत्रण के लिए उपयुक्त

▪ सटीक - उच्च प्रतिक्रिया संवेदनशीलता और थोड़ा हिस्टैरिसीस

आवेदन पत्र:

आनुपातिक दिशात्मक वाल्व 4WRLE-4X गतिशील प्रदर्शन, सटीक और विश्वसनीयता के लिए उच्च आवश्यकताओं के साथ हाइड्रोलिक नियंत्रण प्रणालियों के लिए उपयुक्त है, विशेष रूप से उन स्थितियों में जहां तेजी से प्रतिक्रिया और बंद-लूप प्रतिक्रिया की आवश्यकता होती है। Huade के 4WRLE-4X आनुपातिक वाल्व का व्यापक रूप से औद्योगिक स्वचालन, मशीन उपकरण और प्रसंस्करण उपकरण, इंजेक्शन मोल्डिंग मशीनों और डाई-कास्टिंग मशीनों, परीक्षण और सिमुलेशन उपकरण, इंजीनियरिंग मशीनरी, आदि में उपयोग किया जाता है।

आनुपातिक दिशात्मक वाल्व 4WRLE-4X का उत्पादन विवरण

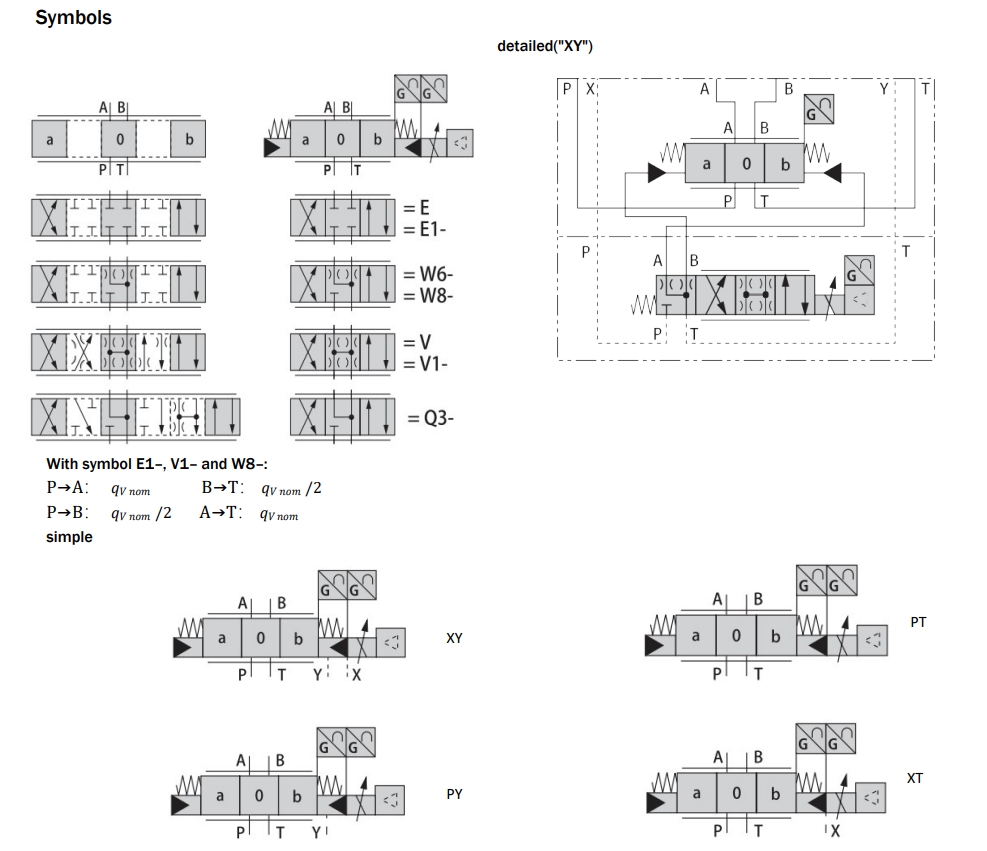

समारोह, अनुभाग

वाल्व टाइप 4WRLE विद्युत स्थिति प्रतिक्रिया और एकीकृत इलेक्ट्रॉनिक्स (OBE) के साथ पायलट-संचालित दिशात्मक नियंत्रण वाल्व है।

वाल्व रचना:

वाल्व कोर और वाल्व आस्तीन संरचना के साथ 1. पिलोट वाल्व (1)

2. वसंत और स्थिति प्रतिक्रिया के साथ पुरुष वाल्व (2)

3. एक्टेग्रेटेड एम्पलीफायर (3)

समारोह:

जब एकीकृत इलेक्ट्रॉनिक्स (OBE) को बंद या निष्क्रिय कर दिया जाता है, तो पायलट नियंत्रण वाल्व का नियंत्रण स्पूल वसंत-संचालित होता है जो '"फेल-सेफ" स्थिति में होता है। मुख्य वाल्व का नियंत्रण स्पूल अपने वसंत-केंद्रित केंद्रीय स्थिति में है।

एकीकृत इलेक्ट्रॉनिक्स (OBE) निर्दिष्ट कमांड मान की तुलना मुख्य वाल्व नियंत्रण स्पूल की स्थिति वास्तविक मूल्य से करते हैं। नियंत्रण विचलन के मामले में, नियंत्रण सोलनॉइड सक्रिय हो जाएगा। परिवर्तित चुंबकीय बल के कारण, पायलट नियंत्रण स्पूल के खिलाफ समायोजित किया जाता है

वसंत।

प्रवाह, जो नियंत्रण क्रॉस-सेक्शन के माध्यम से सक्रिय होता है, मुख्य नियंत्रण स्पूल के समायोजन की ओर जाता है। मुख्य नियंत्रण स्पूल के स्ट्रोक/नियंत्रण क्रॉस-सेक्शन को आनुपातिक रूप से कमांड वैल्यू के लिए विनियमित किया जाता है।

पायलट नियंत्रण वाल्व में पायलट तेल की आपूर्ति या तो पोर्ट पी या बाहरी के माध्यम से पोर्ट एक्स के माध्यम से आंतरिक होती है। फीडबैक पोर्ट टी या बाहरी के माध्यम से पोर्ट वाई के माध्यम से टैंक के लिए आंतरिक हो सकता है।

नियंत्रण सोलनॉइड शट-ऑफ

निम्नलिखित त्रुटियों के मामले में, नियंत्रण सोलनॉइड्स को एकीकृत इलेक्ट्रॉनिक्स (OBE) द्वारा डी-एनर्जेट किया जाता है, पायलट नियंत्रण स्पूल अपनी "विफलता-सुरक्षित" स्थिति में सेट होता है और मुख्य वाल्व के पायलट तेल कक्षों को उतारता है। वसंत द्वारा संचालित, मुख्य वाल्व नियंत्रण स्पूल केंद्रीय स्थिति में चलेगा।
