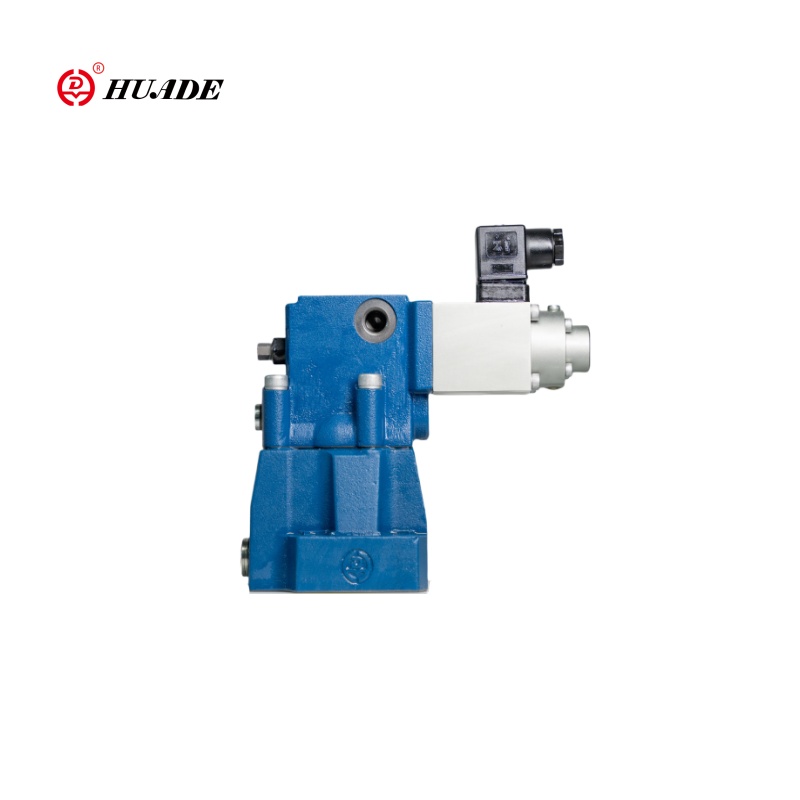

Huade के Drem प्रकार के पायलट-संचालित विद्युत चुम्बकीय आनुपातिक दबाव-कम करने वाले वाल्व में एक शंकु वाल्व संरचना है, जो विद्युत संकेत के आधार पर एक निश्चित सर्किट में दबाव को कम कर सकती है। इसके अतिरिक्त, वाल्व ड्रेम को कम करने वाला यह आनुपातिक दबाव अधिकतम दबाव सुरक्षा उपकरण से सुसज्जित है, यह सुनिश्चित करना कि सिस्टम अप्रत्याशित उच्च दबाव के कारण होने वाले नुकसान से संरक्षित है।
| हाइड्रोलिक | ||
| अधिकतम। दबाव (MPA) | बंदरगाह ए और बी | 31.5 |
| पोर्ट वाई | टैंक पर जाएं। दबाव | |
| पोर्ट ए (एमपीए) के लिए MAX.SETTING दबाव, | दबाव रेटिंग के समान | |
| Min.setting दबाव। पोर्ट ए (एमपीए) | "क्यू" से संबंधित हो। (देखें घटता) | |
| रैखिकता (%) | ± 3.5 | |
| पुनरावृत्ति (%) | <± 2 | |
| हिस्टैरियस | क्विवर के साथ ± 2.5% pmax.hithout तरक | |
| तरल पदार्थ | खनिज तेल (एनबीआर सील के लिए), फॉस्फेट एस्टर (एफपीएम सील के लिए) | |
| चिपचिपापन रेंज (मिमी)2/एस) | 2.8 to380 | |
| द्रव तापमान सीमा | -20 से +70 | |
| विद्युतीय | ||
| वोल्टेज आपूर्ति | डीसी | |
| Min.control वर्तमान (ए) | 0.1 | |
| Max.control वर्तमान (ए) | 0.8 | |
| कॉइल प्रतिरोध | 20 ℃ पर पुराना वाल्व 19.5 है, Max.warm वाल्व 28.8 है | |
| कर्तव्य | निरंतर | |
| अधिकतम तापमान | 50 | |
| DIN 40 050 को इन्सुलेशन | IP65 | |
| संबद्ध प्रवर्धक | प्लग-इन कन्फ़ॉर्मर | |
| विद्युत -योग्य | VT_2000: 40 (एक साथ प्रदान करें) | |
विशेषताएँ:
▶ वैकल्पिक max.pressure सुरक्षा
▶ ए और बी के बीच वैकल्पिक चेक वाल्व
▶ वाल्व का उपयोग काम के दबाव को कम करने के लिए किया जाता है
▶ सबप्लेट माउंटिंग के लिए
▶ वाल्व और इलेक्ट्रॉनिक्स एक स्कर से
आवेदन पत्र:
वाल्व ड्रेम को कम करने वाले आनुपातिक दबाव का व्यापक रूप से कई औद्योगिक क्षेत्रों जैसे पेट्रोलियम उद्योग, रासायनिक उद्योग, मशीनरी निर्माण, एयरोस्पेस, मशीन टूल्स और प्रकाश उद्योग, जहाज निर्माण और खनन, इसकी उच्च सटीकता और स्थिरता के कारण व्यापक रूप से उपयोग किया जाता है।
वाल्व प्रकार DRE और DREM पायलट संचालित दबाव को कम करने वाले वाल्व हैं। वे काम के दबाव में कमी के लिए उपयोग किए जाते हैं।
वाल्व मूल रूप से मुख्य स्पूल असेंबली (4) के साथ -साथ एक वैकल्पिक चेक वाल्व (5) के साथ आनुपातिक सोलनॉइड (2) मुख्य वाल्व (3) के साथ पायलट वाल्व (1) से मिलकर बनता है।
ड्रेम टाइप करें।
यह सुनिश्चित करने के लिए कि अत्यधिक हाइड्रोलिक दबाव (हाइड्रोलिक सुरक्षा) आनुपातिक रूप से उच्च नियंत्रण धाराओं के कारण आनुपातिक सोलनॉइड पर स्वचालित रूप से कारण नहीं होता है
पोर्ट ए में उच्च दबाव, एक वसंत लोड अधिकतम दबाव राहत वाल्व, अधिकतम दबाव सुरक्षा के लिए, यदि आवश्यक हो तो वैकल्पिक रूप से स्थापित किया जा सकता है।
नोट: जब चेक वाल्व (5) के माध्यम से पोर्ट ए से पोर्ट बी तक दबाव द्रव प्रवाह होता है, तो टैंक के लिए y के माध्यम से तेल का समानांतर प्रवाह पोर्ट ए से जुड़े एक्ट्यूएटर की मंदी की प्रक्रिया को प्रभावित करता है।
पोर्ट बी (ई। जी। आनुपातिक दिशात्मक वाल्व) में एक थ्रॉटल वाल्व द्वारा विघटित किया जा रहा है। ऐसी परिस्थितियों में, तीसरी प्रवाह दिशा ए से वाई पोर्ट ए में अधिकतम दबाव को सीमित करने के लिए उपयुक्त नहीं है।
वाल्व ड्रेम को कम करने वाले आनुपातिक दबाव के प्रतीक
