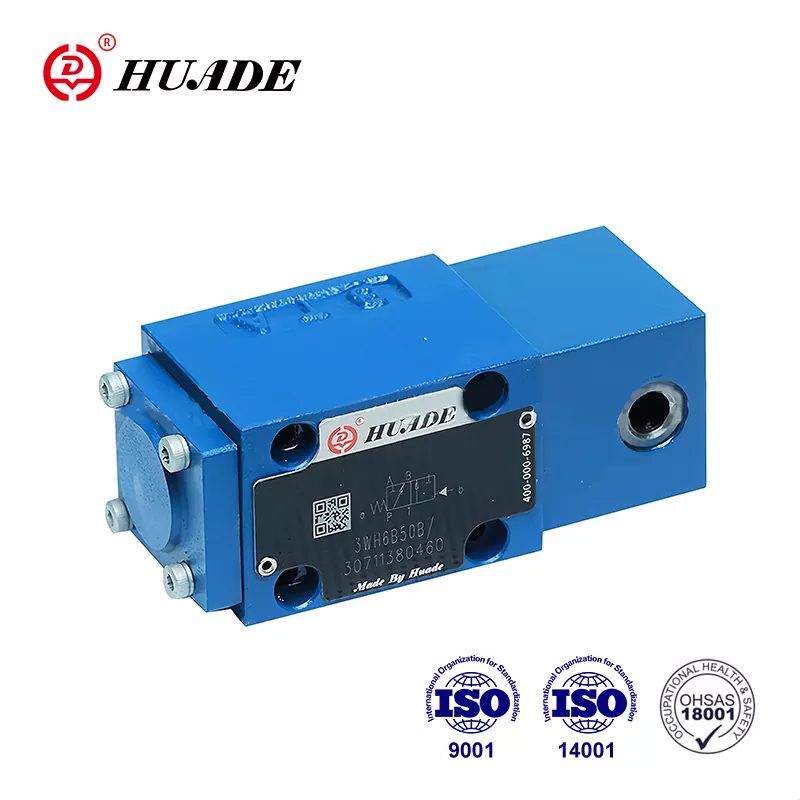

दिशात्मक नियंत्रण वाल्व डब्ल्यूएच
  • दिशात्मक नियंत्रण वाल्व डब्ल्यूएचदिशात्मक नियंत्रण वाल्व डब्ल्यूएच

दिशात्मक नियंत्रण वाल्व डब्ल्यूएच

• उत्पाद विशेषताएं: प्रत्यक्ष संचालित स्पूल वाल्व, हाइड्रॉलिक रूप से/वायवीय रूप से संचालित, रेक्स्रोथ-संगत डिजाइन के साथ-साथ संगत डिजाइन
• विनिर्देश: आकार 6/10, अधिकतम दबाव 31.5mpa, 60/120 एल/मिनट तक प्रवाह, सबप्लेट बढ़ते आईएसओ 4401/सीईटीओपी-आरपी 121 एच
• अनुप्रयोग: मरीन हाइड्रोलिक सिस्टम, स्टॉप/स्टार्ट/डायरेक्शन ऑपरेशंस के लिए औद्योगिक प्रवाह नियंत्रण

चीन के हाइड्रोलिक उद्योग में एक अग्रणी निर्माता के रूप में, Huade Hydraulic को रेक्स्रोथ के साथ दो दीर्घकालिक सहयोग अनुभव हुए हैं। Huade® दिशात्मक नियंत्रण वाल्व प्रकार WH प्रौद्योगिकी में अधिक उन्नत है और इस लाइन में समान उत्पादों की तुलना में अधिक टिकाऊ है। Huade हाइड्रोलिक उत्पादों की उच्च गुणवत्ता सुनिश्चित करने के लिए दुनिया भर से आयातित 750 से अधिक टुकड़ों को उन्नत उत्पादन उपकरण संचालित करता है। यह प्रौद्योगिकी में अधिक उन्नत है और इस लाइन में समान उत्पादों की तुलना में अधिक टिकाऊ है। कारखाना अंतर्राष्ट्रीय मानकों पर आता है, अर्थात्, ISO9001, ISO14001 और OH SAS18001। Huade हाइड्रोलिक द्वारा निर्मित दिशात्मक वाल्वों की श्रृंखला व्यापक रूप से समुद्री हाइड्रोलिक प्रणाली में उपयोग की जाती है। Huade समुद्री उद्योग में एक विशाल ग्राहक समूह का मालिक है।

दिशात्मक नियंत्रण वाल्व का उत्पाद पैरामीटर

आकार

6

10

अधिकतम।

पोर्ट ए, बी, पी (एमपीए)

से 31.5

पोर्ट टी (एमपीए)

से 16

प्रतीकों के साथ ए और बी पोर्ट टी का उपयोग रिसाव पोर्ट के रूप में किया जाना चाहिए
यदि ऑपरेटिंग दबाव 16.0 एमपीए से अधिक है

प्रवाह अधिकतम (एल/मिनट)

60 तक

120 तक

प्रवाह के लिए काम करना
(स्पूल स्थिति 0)

नाममात्र क्रॉस-अनुभागीय क्षेत्र का प्रतीक Q6%

प्रतीक डब्ल्यू, नाममात्र क्रॉस-अनुभागीय क्षेत्र का 3%

तरल पदार्थ

खनिज तेल या फॉस्फेट एस्टर

दबाव द्रव तापमान रेंज ())

-20 ~+80

चिपचिपापन सीमा (mm2/s)

2.8 ~ 500

वजन (किग्रा)

1 ऑपरेटिंग सिलेंडर

लगभग

लगभग .3.5

2 ऑपरेटिंग सिलेंडर

लगभग .2.2

लगभग .4.5

प्लॉट प्रेशर (एमपीए)

मिन

0.6 से 1> टैंक दबाव

0.5

अधिकतम

20

6


उत्पाद सुविधा और दिशात्मक नियंत्रण वाल्व का अनुप्रयोग

विशेषताएँ:

▶ प्रत्यक्ष संचालित दिशात्मक स्पूल वाल्व

▶ स्ट्रोक सीमा वैकल्पिक के साथ दो स्थिति वाल्व

▶ सबप्लेट माउंटिंग

▶ बढ़ते पैटर्न को DIN 24 340 फॉर्म A, ISO 4401 और CETOP - RP 121H


आवेदन पत्र:

डब्ल्यूएच वाल्व हाइड्रोलिक संचालित दिशात्मक स्पूल वाल्व हैं। वे एक प्रवाह के नियंत्रण, प्रारंभ और दिशा के नियंत्रण के लिए उपयोग किए जाते हैं

कार्य, दिशात्मक नियंत्रण वाल्व की अनुभाग

दिशात्मक वाल्व मुख्य रूप से आवास (1), एक या दो ऑपरेटिंग तत्व (2) (हाइड्रॉलिक रूप से, वायवीय रूप से ऑपरेटिंग सिलेंडर), नियंत्रण स्पूल (3), साथ ही एक या दो रिटर्न स्प्रिंग्स (4) से मिलकर बनते हैं।

आराम से नियंत्रण स्पूल (3) को केंद्र में रखा जाता है या रिटर्न स्प्रिंग्स (3) (आवेग वाल्व को छोड़कर) द्वारा प्रारंभिक स्थिति में रखा जाता है।

नियंत्रण स्पूल (3) को ऑपरेटिंग तत्वों द्वारा आवश्यक स्विचिंग स्थिति में धकेल दिया जाता है।

Detent के साथ, प्रकार ..Of/।

हाइड्रॉलिक या वायवीय रूप से संचालित दिशात्मक वाल्व भी डिटेंट (5) के साथ 2-स्थिति वाल्व के रूप में उपलब्ध हैं। जब डिटेन के साथ ऑपरेटिंग तत्वों का उपयोग किया जाता है तो प्रत्येक स्विचिंग स्थिति को लॉक किया जा सकता है।


बिना रिटर्न स्प्रिंग के, बिना हिरासत के, टाइप करें..ओ/।

बिना रिटर्न स्प्रिंग के ऑपरेटिंग तत्वों का उपयोग करते समय और बिना हिरासत में, आराम पर कोई परिभाषित स्विचिंग स्थिति नहीं है।


संरचना आरेख



कारतूस थ्रॉटल

एक कारतूस थ्रॉटल का उपयोग तब आवश्यक होता है जब दिए गए ऑपरेटिंग परिस्थितियों में स्विचिंग प्रक्रियाओं के दौरान प्रवाह होता है जो वाल्व की प्रदर्शन सीमा से अधिक होता है।

इसे दिशात्मक वाल्व के पी-चैनल में प्लग किया जाता है।
