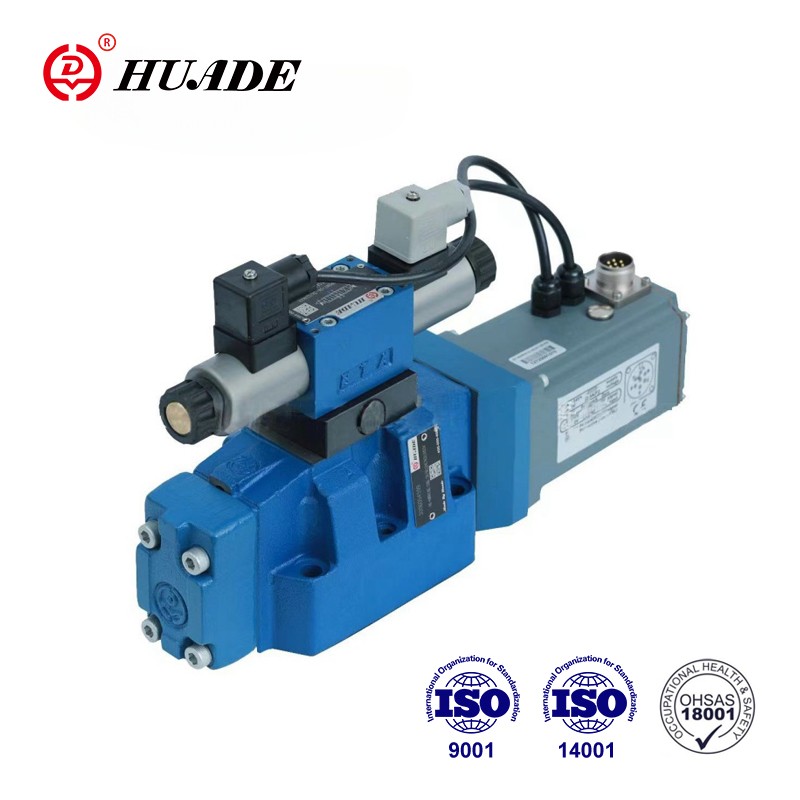

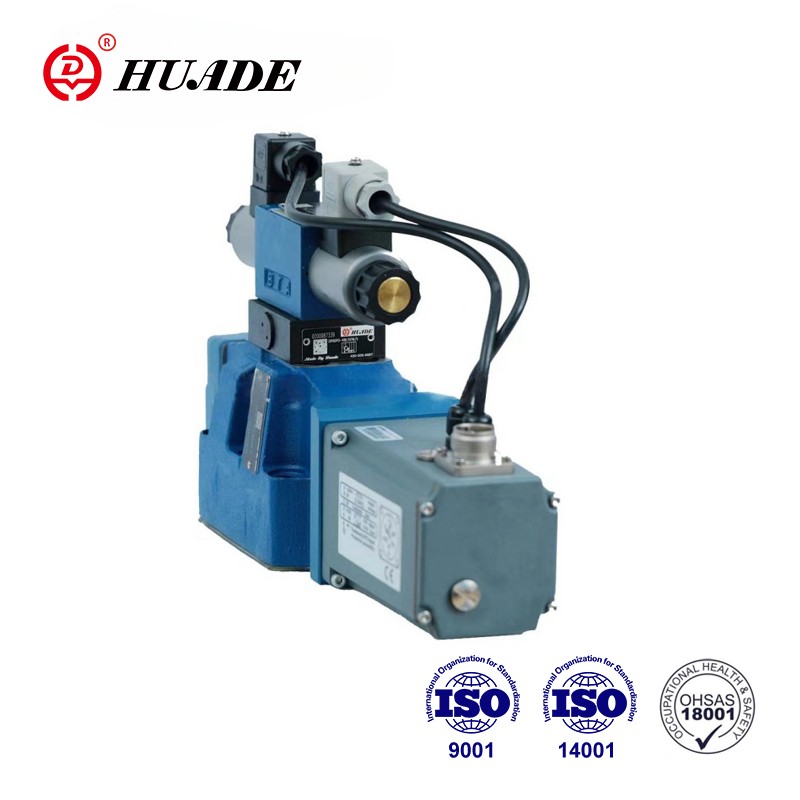

टाइप 4Wrke के वाल्व 2-स्टेज आनुपातिक दिशात्मक वाल्व हैं। वे प्रवाह दिशा और आकार को नियंत्रित करते हैं। मुख्य चरण स्थिति-नियंत्रित है ताकि नियंत्रण स्पूल की स्थिति बड़े प्रवाह के मामले में भी प्रवाह बलों से स्वतंत्र हो। प्रौद्योगिकी और स्वतंत्र अनुसंधान और विकास की शुरुआत के बाद, Huade ब्रांड आनुपातिक वाल्व उत्पादों में स्थिर प्रदर्शन और उच्च गुणवत्ता है।
| हाइड्रोलिक | |||||
| आकार | 10 | 16 | 25 | 32 | |
| परिचालन दाब | पायलट नियंत्रण वाल्व (एमपीए) पायलट तेल आपूर्ति | 2.5 ~ 31.5 | |||
| मुख्य वाल्व, पोर्ट्स पी, ए, बी (एमपीए) | 31.5 | 35 | 35 | 35 | |
| रिटर्न प्रेशर (MPA) | पायलट तेल नाली, बाहरी | 31.5 | 25 | 25 | 25 |
| पायलट तेल नाली, आंतरिक | ＜ 1 | ||||
| पोर्ट वाई | ＜ 1 | ||||
| नाममात्र प्रवाह q △ 10 % △ p = 1mp (l/min) पर | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| मुख्य वाल्व का प्रवाह (अधिकतम। अनुमेय) (एल/मिनट) | 170 | 460 | 870 | 1600 | |
| पोर्ट एक्स या वाई पर पायलट तेल प्रवाह 0 से 100 % (एल/मिनट) तक इनपुट सिग्नल के एक कदम के साथ | 4.1 | 8.5 | 11.7 | 13.0 | |
| हिस्टैरिसीसिस (%) | ≤1 | ||||
| प्रतिक्रिया संवेदनशीलता (%) | ≤0.5 | ||||
| फ़िल्टरिंग परिशुद्धता (μM) | ≤20 | ||||
| प्रेशर द्रव | खनिज तेल फॉस्फेट एस्टर | ||||
| मध्यम चिपचिपापन | 20 ~ 380 | ||||
| दबाव द्रव तापमान सीमा | -20 ~ 70 | ||||
| वजन (किग्रा) | 8.7 | 11.2 | 16.8 | 31.5 | |
| विद्युतीय आकड़ा | |
| वाल्व संरक्षण द डीन 40 050 | IP65 |
| वोल्टेज प्रकार | डीसी |
| संकेत प्रकार | अनुरूप |
| पावर, मैक्स (डब्ल्यू) | 72 (औसत = 24 डब्ल्यू) |
| बिजली का संपर्क | घटक प्लग के साथ e din 43 563-am6 के लिए |
| E DIN 43 563-BF6-3 के लिए प्लग-इन कनेक्टर | |
| नियंत्रण इलेक्ट्रॉनिक्स | वाल्व में एकीकृत |
विशेषताएँ:
▶ पायलट मुख्य नियंत्रण स्पूल और एकीकृत इलेक्ट्रॉनिक्स (OBE) की विद्युत स्थिति प्रतिक्रिया के साथ 2-चरण आनुपातिक दिशात्मक वाल्व संचालित करता है;
▶ प्रवाह की दिशा और एक प्रवाह के आकार का नियंत्रण
▶ आनुपातिक सोलनॉइड के माध्यम से ऑपरेशन
▶ सबप्लेट माउंटिंग: IS0 4401 के अनुसार पोर्टिंग पैटर्न
▶ वसंत-केंद्रित मुख्य नियंत्रण स्पूल
▶ विद्युत स्थिति प्रतिक्रिया
▶ पायलट नियंत्रण वाल्व: एकल-चरण आनुपातिक दिशात्मक वाल्व
▶ स्थिति नियंत्रण के साथ मुख्य चरण
आवेदन पत्र:
आनुपातिक दिशात्मक वाल्व 4WRKE-3X का उपयोग दिशा और प्रवाह को नियंत्रित करने के लिए किया जाता है।
वाल्व मुख्य रूप से पायलट नियंत्रण वाल्व (1), आवास (8), मुख्य नियंत्रण स्पूल (7), कवर (5 और 6), सेंट्रिंग स्प्रिंग (4), आगमनात्मक स्थिति ट्रांसड्यूसर (9) और दबाव कम करने वाले वाल्व (3) से मिलकर बनता है। यदि कोई इनपुट सिग्नल नहीं है, तो मुख्य नियंत्रण स्पूल (7) को सेंट्रिंग स्प्रिंग (4) द्वारा केंद्रीय स्थिति में रखा जाएगा। दोनों मुख्य नियंत्रण स्पूल (7) की स्थिति में परिवर्तन और एम्पलीफायर के जंक्शन समन में कमांड मूल्य के परिवर्तन एक अंतर वोल्टेज बनाते हैं। कमांड और वास्तविक मूल्य की तुलना के दौरान एक संभावित नियंत्रण विचलन इलेक्ट्रॉनिक्स के माध्यम से निर्धारित किया जाता है और पायलट नियंत्रण वाल्व (1) के आनुपातिक सोलनॉइड को वर्तमान के साथ आपूर्ति की जाती है। वर्तमान सोलनॉइड में एक बल को प्रेरित करता है जो एक पंक्ति में एक प्लंजर के माध्यम से नियंत्रण स्पूल को संचालित करता है। नियंत्रण क्रॉस सेक्शन के माध्यम से जो प्रवाह जारी किया गया है, वह मुख्य नियंत्रण स्पूल के समायोजन का कारण बनता है। मुख्य नियंत्रण स्पूल (7) आगमनात्मक पोटुअल वैल्यू के मूल के साथ कमांड वैल्यू से मेल खाता है। एक नियंत्रित अवस्था में मुख्य नियंत्रण स्पूल (7) संतुलित होता है और इस स्थिति में रखा जाता है ट्रांसड्यूसर (9) से जुड़ा होता है, जिसे नियंत्रण की स्थिति तक विस्थापित किया जाता है। नियंत्रण स्पूल स्ट्रोक और नियंत्रण उद्घाटन कमांड मूल्य में आनुपातिक रूप से बदल जाता है। नियंत्रण इलेक्ट्रॉनिक्स वाल्व में एकीकृत हैं। वाल्व और इलेक्ट्रॉनिक्स को समायोजित करके, उपकरणों के श्रृंखला उत्पादन में विचलन को कम रखा जाता है। टैंक लाइनों को खाली चलने की अनुमति नहीं दी जानी चाहिए; एक प्रीलोड वाल्व को इसी स्थापना की स्थिति (असंतुलन दबाव लगभग 0.2 एमपीए) के मामले में स्थापित किया जाना है।
आनुपातिक दिशात्मक वाल्व 4Wrke-3x का प्रतीक
पैकेज आनुपातिक दिशात्मक वाल्व 4Wrke-3x
