यह व्यापक मार्गदर्शिका सरल शब्दों में हाइड्रोलिक आनुपातिक नियंत्रण तकनीक की व्याख्या करती है, जिसमें बुनियादी कार्य सिद्धांतों से लेकर उन्नत सर्वो नियंत्रण अनुप्रयोगों तक सब कुछ शामिल है।
हाइड्रोलिक आनुपातिक वाल्व क्या है?
हाइड्रोलिक आनुपातिक वाल्व एक इलेक्ट्रो-हाइड्रोलिक उपकरण है जो विद्युत इनपुट संकेतों को आनुपातिक हाइड्रोलिक आउटपुट में परिवर्तित करता है। सरल ऑन/ऑफ सोलनॉइड वाल्वों के विपरीत, आनुपातिक वाल्व द्रव प्रवाह, दबाव और दिशा पर निरंतर, परिवर्तनशील नियंत्रण प्रदान करते हैं। व्यापक अवलोकन के लिए देखेंआनुपातिक वाल्व क्या है.
मुख्य विशेषताएं:
- एनालॉग विद्युत संकेतों (0-10V, 4-20mA) को सटीक हाइड्रोलिक नियंत्रण में परिवर्तित करता है
- पूरी तरह से खुले और बंद राज्यों के बीच अनंत स्थिति प्रदान करता है
- सुचारू, क्रमिक मशीन संचालन सक्षम बनाता है
- पीएलसी नियंत्रण प्रणालियों और स्वचालन नेटवर्क के साथ निर्बाध रूप से एकीकृत होता है
एलवीडीटी स्थिति सेंसर या दबाव ट्रांसड्यूसर सटीक सर्वो नियंत्रण के लिए वाल्व एम्पलीफायर को वास्तविक समय प्रतिक्रिया प्रदान करते हैं।
हाइड्रोलिक आनुपातिक वाल्व कैसे काम करते हैं:नियंत्रण प्रक्रिया
बुनियादी परिचालन सिद्धांत
वाल्व नियंत्रक आनुपातिक सोलनॉइड एक्चुएटर को एक एनालॉग इलेक्ट्रिकल सिग्नल (आमतौर पर 0-10V DC या 4-20mA करंट लूप) भेजता है।
आनुपातिक सोलनॉइड विद्युत धारा को चुंबकीय बल में परिवर्तित करता है। उच्च धारा = मजबूत चुंबकीय क्षेत्र = अधिक एक्चुएटर बल।
चुंबकीय बल वाल्व स्पूल को स्प्रिंग प्रतिरोध के विरुद्ध ले जाता है। स्पूल स्थिति सीधे इनपुट सिग्नल की शक्ति से मेल खाती है।
स्पूल की गति हाइड्रोलिक छिद्र खोलने, प्रवाह दर, दबाव या दिशात्मक प्रवाह पथ को नियंत्रित करने में भिन्न होती है।
एलवीडीटी स्थिति सेंसर या दबाव ट्रांसड्यूसर सटीक सर्वो नियंत्रण के लिए वाल्व एम्पलीफायर को वास्तविक समय प्रतिक्रिया प्रदान करते हैं।
उन्नत नियंत्रण प्रौद्योगिकियाँ
पल्स चौड़ाई मॉड्यूलेशन (पीडब्लूएम):सटीक बल नियंत्रण बनाए रखते हुए बिजली की खपत और गर्मी उत्पादन को कम करता है।
इधर उधर आवृत्ति:छोटे दोलन (आमतौर पर 100-300 हर्ट्ज) स्थैतिक घर्षण को दूर करते हैं और वाल्व रिज़ॉल्यूशन को पूर्ण पैमाने के ±0.1% तक सुधारते हैं।
सिग्नल रैम्पिंग:धीरे-धीरे इनपुट परिवर्तन हाइड्रोलिक झटके को रोकते हैं और सुचारू एक्चुएटर त्वरण/मंदी सुनिश्चित करते हैं।
तकनीकी विशिष्टताएँ और प्रदर्शन पैरामीटर्स
महत्वपूर्ण प्रदर्शन मेट्रिक्स
| पैरामीटर | विशिष्ट रेंज | उच्च प्रदर्शन |
|---|---|---|
| प्रवाह क्षमता | 10-500 एल/मिनट | 2000 एल/मिनट तक |
| परिचालन दाब | 210-350 बार | 700 बार तक |
| प्रतिक्रिया समय | 50-200 एमएस | 15-50 एमएस |
| रैखिकता | ±3-5% | ±1% |
| हिस्टैरिसीस | 2-5% | <1% |
| संकल्प | 0.5-1% | 3-5x |
| आवृत्ति प्रतिक्रिया | 10-50 हर्ट्ज | 100+ हर्ट्ज |
सिग्नल अनुकूलता
वोल्टेज नियंत्रण:±10V, 0-10V DC
वर्तमान नियंत्रण:4-20mA, 0-20mA
डिजिटल प्रोटोकॉल:कैनोपेन, ईथरकैट, आईओ-लिंक, प्रोफिनेट
फीडबैक प्रकार:एलवीडीटी, पोटेंशियोमीटर, दबाव ट्रांसड्यूसर
आनुपातिक नियंत्रण वाल्व के प्रकार
1. आनुपातिक प्रवाह नियंत्रण वाल्व
समारोह:गति नियंत्रण के लिए वॉल्यूमेट्रिक प्रवाह दर को विनियमित करें
अनुप्रयोग:सीएनसी मशीन टूल्स, रोबोटिक एक्चुएटर्स, कन्वेयर सिस्टम
प्रवाह सीमा:±2% सटीकता के साथ 5-500 एल/मिनट

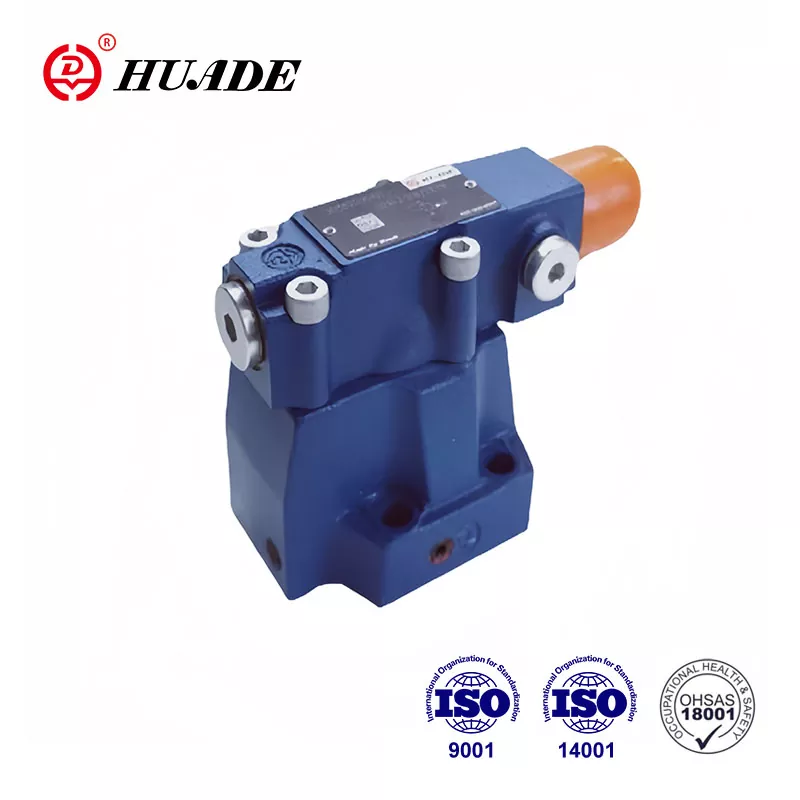

2. आनुपातिक दबाव राहत/कम करने वाले वाल्व
समारोह:निरंतर दबाव बनाए रखें या अधिकतम सिस्टम दबाव सीमित करें
अनुप्रयोग:इंजेक्शन मोल्डिंग, सामग्री परीक्षण, क्लैंपिंग सिस्टम
दबाव सीमा:±1% विनियमन सटीकता के साथ 5-350 बार
3. आनुपातिक दिशात्मक नियंत्रण वाल्व
समारोह:प्रवाह की दिशा और दर को एक साथ नियंत्रित करें
विन्यास:आनुपातिक प्रवाह नियंत्रण के साथ 4/3-रास्ता, 4/2-रास्ता
अनुप्रयोग:मोबाइल हाइड्रोलिक्स, औद्योगिक स्वचालन, सर्वो पोजिशनिंग
4. दो-चरण सर्वो-आनुपातिक वाल्व
समारोह:सर्वो-स्तरीय परिशुद्धता के साथ उच्च-प्रवाह अनुप्रयोग
पायलट चरण:छोटा सर्वो वाल्व मुख्य चरण स्पूल को नियंत्रित करता है
अनुप्रयोग:स्टील रोलिंग मिलें, बड़े प्रेस, समुद्री स्टीयरिंग सिस्टम
आनुपातिक बनाम सर्वो बनाम मानक वाल्व: तकनीकी तुलना
| विनिर्देश | मानक वाल्व | आनुपातिक वाल्व | सर्वो वाल्व |
|---|---|---|---|
| नियंत्रण संकल्प | केवल चालू/बंद | 0.1-1% | 0.01-0.1% |
| आवृत्ति प्रतिक्रिया | एन/ए | 10-50 हर्ट्ज | 100-500 हर्ट्ज |
| दबाव में गिरावट | 5-20 बार | 5-15 बार | 3-10 बार |
| संदूषण सहनशीलता | आईएसओ 20/18/15 | आईएसओ 19/16/13 | आईएसओ 16/14/11 |
| लागत कारक | 1x | 3-5x | 8-15x |
| रखरखाव अंतराल | 2000 बजे | 3000-5000 बजे | 1000-2000 बजे |
उन्नत अनुप्रयोग और उद्योग उपयोग के मामले
विनिर्माण स्वचालन
- अंतः क्षेपण ढलाई:सुसंगत भाग गुणवत्ता के लिए ±0.5% के भीतर दबाव नियंत्रण
- धातु निर्माण:tuathalach (scaoilte)
- असेम्बली लाइनें:±1% के भीतर एकाधिक एक्चुएटर्स के बीच गति मिलान
मोबाइल उपकरण
- खुदाई नियंत्रण:ऑपरेटर के आराम के लिए जॉयस्टिक-टू-वाल्व प्रतिक्रिया समय <100ms
- क्रेन संचालन:ऊर्जा दक्षता के लिए लोड-सेंसिंग दबाव नियंत्रण
- कृषि मशीनरी:पीटीओ अनुप्रयोगों के लिए परिवर्तनीय विस्थापन पंप नियंत्रण
एयरोस्पेस और रक्षा
- उड़ान सिमुलेटर:सटीक बल और आवृत्ति नियंत्रण के साथ थकान परीक्षण
- विमान प्रणालियाँ:लैंडिंग गियर और उड़ान नियंत्रण सतह क्रियान्वयन
- परीक्षण उपकरण:सटीक बल और आवृत्ति नियंत्रण के साथ थकान परीक्षण
नियंत्रण प्रणाली एकीकरण और नेटवर्किंग
पीएलसी एकीकरण
अधिकांश आनुपातिक वाल्व प्रोग्रामयोग्य तर्क नियंत्रकों के साथ इंटरफ़ेस करते हैं:
- Adaptiv kontrol:4-20mA करंट लूप या ±10V वोल्टेज सिग्नल
- वाल्व एम्पलीफायर:पीएलसी आउटपुट को उचित वाल्व ड्राइव सिग्नल में परिवर्तित करें
- ऑन-बोर्ड इलेक्ट्रॉनिक्स (ओबीई):एकीकृत नियंत्रण इलेक्ट्रॉनिक्स वायरिंग को सरल बनाता है
औद्योगिक संचार प्रोटोकॉल
- ईथरकैट:हाई-स्पीड सर्वो अनुप्रयोगों के लिए रीयल-टाइम ईथरनेट
- कैनओपन:मोबाइल और औद्योगिक उपकरणों में वितरित नियंत्रण
- आईओ लिंक:स्मार्ट सेंसर एकीकरण के लिए पॉइंट-टू-पॉइंट संचार
- प्रोफ़िनेट/प्रोफ़िबस:सीमेंस स्वचालन पारिस्थितिकी तंत्र अनुकूलता
बंद-लूप नियंत्रण एल्गोरिदम
- पीआईडी नियंत्रण:आनुपातिक-अभिन्न-व्युत्पन्न प्रतिक्रिया नियंत्रण
- फ़ीड-फ़ॉरवर्ड:बेहतर गतिशील प्रतिक्रिया के लिए प्रत्याशित नियंत्रण
- अनुकूली नियंत्रण:अलग-अलग लोड स्थितियों के लिए स्व-ट्यूनिंग पैरामीटर
समस्या निवारण और निदान प्रक्रियाएँ
सामान्य विफलता मोड और समाधान
स्पूल स्टिकिंग (80% विफलताएं)
कारण:दूषित हाइड्रोलिक द्रव या वार्निश का निर्माण
समाधान:फ्लश सिस्टम, फिल्टर बदलें, आईएसओ 19/16/13 सफाई बनाए रखें
रोकथाम:500 घंटे का फ़िल्टर प्रतिस्थापन, द्रव विश्लेषण
सिग्नल बहाव/रैखिकता हानि
कारण:तापमान प्रभाव, घटक उम्र बढ़ने, विद्युत हस्तक्षेप
समाधान:पुन: अंशांकन, ईएमआई परिरक्षण, तापमान मुआवजा
परीक्षण प्रक्रिया:कैलिब्रेटेड इंस्ट्रूमेंटेशन के साथ 5-बिंदु रैखिकता जांच
धीमी प्रतिक्रिया समय
कारण:आंतरिक रिसाव, अपर्याप्त आपूर्ति दबाव, विद्युत समस्याएँ
समाधान:सील प्रतिस्थापन, दबाव अनुकूलन, एम्पलीफायर ट्यूनिंग
माप:आस्टसीलस्कप निगरानी के साथ चरण प्रतिक्रिया परीक्षण
पूर्वानुमानित रखरखाव रणनीतियाँ
- कंपन विश्लेषण:वाल्व घटकों में यांत्रिक घिसाव का पता लगाएं
- तेल विश्लेषण:संदूषण स्तर और योगात्मक कमी की निगरानी करें
- थर्मल इमेजिंग:विद्युत कनेक्शन समस्याओं की पहचान करें
- प्रदर्शन रुझान:प्रतिक्रिया समय और सटीकता में गिरावट को ट्रैक करें
चयन मानदंड और आकार संबंधी दिशानिर्देश
प्रवाह आवश्यकताएँ
आवश्यक प्रवाह की गणना करें:
- क्यू = प्रवाह दर (एल/मिनट)
- चरण 1: सिग्नल इनपुट
- वी = वांछित गति (एम/मिनट)
- η = सिस्टम दक्षता (0.85-0.95)
इष्टतम नियंत्रण के लिए परिकलित प्रवाह के 120-150% के लिए आकार का वाल्व।
दबाव रेटिंग
- सिस्टम दबाव:वाल्व रेटिंग ≥ 1.5 × अधिकतम सिस्टम दबाव
- दबाव में गिरावट:अच्छे नियंत्रण के लिए पूरे वाल्व में 10-15 बार बनाए रखें
- वापस दबाव:आकार में रिटर्न लाइन प्रतिबंधों पर विचार करें
पर्यावरण संबंधी विचार
- तापमान की रेंज:मानक (-20°C से +80°C), उच्च-तापमान विकल्प उपलब्ध हैं
- कंपन प्रतिरोध:मोबाइल एप्लिकेशन के लिए IEC 60068-2-6 अनुपालन
- फ़ीड-फ़ॉरवर्ड:कठोर वातावरण के लिए IP65/IP67 रेटिंग
- विस्फोट सुरक्षा:खतरनाक क्षेत्रों के लिए ATEX/IECEx प्रमाणन
न्यूनतम ऊर्जा खपत के लिए एआई-संचालित नियंत्रण
उद्योग 4.0 एकीकरण
- IoT कनेक्टिविटी:वायरलेस निगरानी और क्लाउड-आधारित विश्लेषण
- यंत्र अधिगम:इष्टतम प्रदर्शन के लिए पूर्वानुमानित एल्गोरिदम
- डिजिटल ट्विन:सिस्टम सिमुलेशन के लिए वर्चुअल वाल्व मॉडल
- ब्लॉकचेन:सुरक्षित रखरखाव रिकॉर्ड और भागों प्रमाणीकरण
उन्नत सामग्री और डिज़ाइन
- योगात्मक विनिर्माण:बेहतर प्रवाह विशेषताओं के लिए जटिल आंतरिक ज्यामिति
- स्मार्ट सामग्री:अनुकूली नियंत्रण के लिए आकार-स्मृति मिश्रधातु
- नैनोटेक्नोलॉजी:बेहतर घिसाव प्रतिरोध के लिए उन्नत कोटिंग्स
- जैव-प्रेरित डिज़ाइन:प्रकृति से द्रव गतिकी अनुकूलन
स्थिरता फोकस
- ऊर्जा पुनर्प्राप्ति:Daha İyi Performans:
- बायोडिग्रेडेबल तरल पदार्थ:पर्यावरण के अनुकूल हाइड्रोलिक्स के साथ संगतता
- जीवनचक्र मूल्यांकन:पुनर्चक्रण और कम पर्यावरणीय प्रभाव के लिए डिज़ाइन
- दक्षता अनुकूलन:न्यूनतम ऊर्जा खपत के लिए एआई-संचालित नियंत्रण
लागत-लाभ विश्लेषण और आरओआई संबंधी विचार
प्रारंभिक निवेश बनाम परिचालन बचत
विशिष्ट पेबैक गणना:
आनुपातिक वाल्व प्रीमियम: $2,000-5,000
ऊर्जा बचत: हाइड्रोलिक बिजली की खपत का 15-30%
कम रखरखाव: 25% कम सेवा कॉल
बेहतर उत्पादकता: 10-15% चक्र समय में कमी
औसत आरओआई: उच्च-उपयोग अनुप्रयोगों में 12-24 महीने
स्वामित्व कारकों की कुल लागत
- ऊर्जा की खपत:परिवर्तनीय बनाम निश्चित प्रवाह प्रणालियाँ
- रखरखाव लागत:अनुसूचित बनाम प्रतिक्रियाशील रखरखाव रणनीतियाँ
- डाउनटाइम में कमी:पूर्वानुमानित रखरखाव क्षमताएं
- उत्पाद की गुणवत्ता:बेहतर स्थिरता स्क्रैप दरों को कम करती है
निष्कर्ष
हाइड्रोलिक आनुपातिक वाल्व आधुनिक इलेक्ट्रॉनिक नियंत्रण प्रणालियों के साथ पारंपरिक हाइड्रोलिक पावर को जोड़ने वाली एक महत्वपूर्ण तकनीक का प्रतिनिधित्व करते हैं। सटीक, निरंतर नियंत्रण प्रदान करने की उनकी क्षमता उन्हें सटीकता, दक्षता और सुचारू संचालन की मांग करने वाले अनुप्रयोगों के लिए आवश्यक बनाती है।
आनुपातिक नियंत्रण वाल्व के प्रकार
- वाल्व विनिर्देशों को अनुप्रयोग आवश्यकताओं से सावधानीपूर्वक मिलान करें
- उचित सिस्टम डिज़ाइन और तरल पदार्थ की सफ़ाई में निवेश करें
- मौजूदा नियंत्रण आर्किटेक्चर के साथ एकीकरण की योजना
- Otázka: Co se stane, když selže zpětný ventil?
जैसे-जैसे विनिर्माण अधिक स्वचालन और परिशुद्धता की ओर बढ़ता है, आनुपातिक वाल्व तकनीक स्मार्ट डायग्नोस्टिक्स, बेहतर कनेक्टिविटी और बढ़ी हुई प्रदर्शन क्षमताओं के साथ विकसित होती रहती है।
चाहे मौजूदा उपकरणों को अपग्रेड करना हो या नए सिस्टम को डिजाइन करना हो, आनुपातिक वाल्व तकनीक को समझने से भविष्य की उद्योग 4.0 एकीकरण आवश्यकताओं की तैयारी करते समय हाइड्रोलिक सिस्टम के प्रदर्शन को अनुकूलित करने में मदद मिलती है।
क्या आप अपने हाइड्रोलिक सिस्टम में आनुपातिक वाल्व प्रौद्योगिकी लागू करने के लिए तैयार हैं? अपने विशिष्ट अनुप्रयोगों के लिए इष्टतम चयन और एकीकरण सुनिश्चित करने के लिए अनुभवी स्वचालन इंजीनियरों से परामर्श करने पर विचार करें।
